PoE交换机工作原理
POE就是利用网线供电,同时也做为数据传输。这样在布线的时候就省掉一根电源线。
对于百兆和以下的网络只使用报四芯,传输信号1236, 供电4578;不过这样不是标准的POE,如果千兆的这8根芯是全部使用的。其中有两对收发信号。
由开关电源板和主板两部分构成。
开关电源板的核心芯片。
次级的光耦,滤波,和TL431

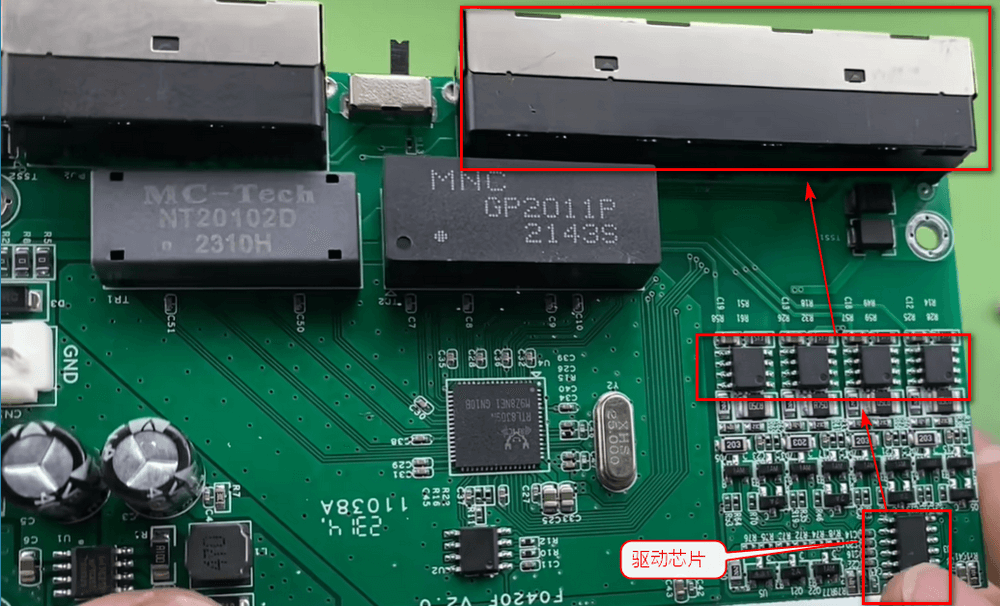

主板的各电路组成部分
信号都是一些小波形的交流信号,是通过网线传到对端,通过网络变压器,内部有磁环,通过磁耦合的形式到达网络芯片。而供电是通过在磁环上有中间抽头,POE交换机把直流供电信号通过中间抽头加载到12,和36芯上。到达摄像头端再整流就可以了。
POE的传输也是有协议的,这样就可以使每个端口有功率的限制。是需要有握手识别的。当识别协议以后才会有POE的供电。传输的电压高点可以减小压降,减少一定的损耗。
在协议中是要进行功率匹配的,假如某一个端口出现短路等故障,会把电源拉低,这样就都不能工作了,当分配的功率大于上限时就会断开当前这一路的供电。以保证其它的端口不受影响。因为电源是共用一个电源的。
DET和VSS之间接了一个开关管,当这个开关管是否导通来决定这个24.9K的电阻是否接接电路。相当于在受电端的供电部并了24.9K的电阻,所以在交换机POE端只要识别在受电端有没有一个24.9K的电阻就可以知道是不是一个标准的POE设备了。
注:在POE供电端一个很小的电阻进行检流。先给网络变压器通以2.7V电,再通以10.1V电这样四个周期就可以判断出是否为标准POE设备了。
当完成是POE标准设备的判断以后,电阻DET就断开了,电阻CLS就通过芯片内部的恒压源供电的,此时POE供电端提供一个14.5V—20.5V的电源也是四个周期,这样就能判断出功率等级了。
