电脑开关电源维修思路
下面以一个FSP 550金牌电脑的维修实例,故障是没有待机故障。
电源的内部实物图。用的是全固态电容,所以电脑损坏的可能性不大。
如下图所标的地方是待机电路。
大概测整流桥,二极管,用数字万用表的二极管档红笔接地,黑笔依次测待机芯片的各脚看对地值,1脚接地,2脚接光耦,3脚接50K电阻至地,4脚通过1.5欧姆电阻【电流检测】到地,5脚与二极管的负极相连接的是VCC供电,6脚通过一个20欧姆电阻【驱动电阻】接到MOS管的G极,
芯片的反馈接的是光耦。
对于要通电测试之前,要测输出有没有短路,数字万用表二极管档,红笔接地,用黑笔测输出正的对地值,如果是0说明是短路了。
由于 12V是短路的,拆开小析的引脚,此时再测对地值就不短路了。由于测的是小板,说明小板不存在短路的。
通过测试几个大的输出大的MOS管是有短路的地方,分别测其中有个DS极短路了。
这几个大功率的MOS管损坏的几率是很大的。
把这几个大功率的MOS管拆掉再来测试就不再有短路了。

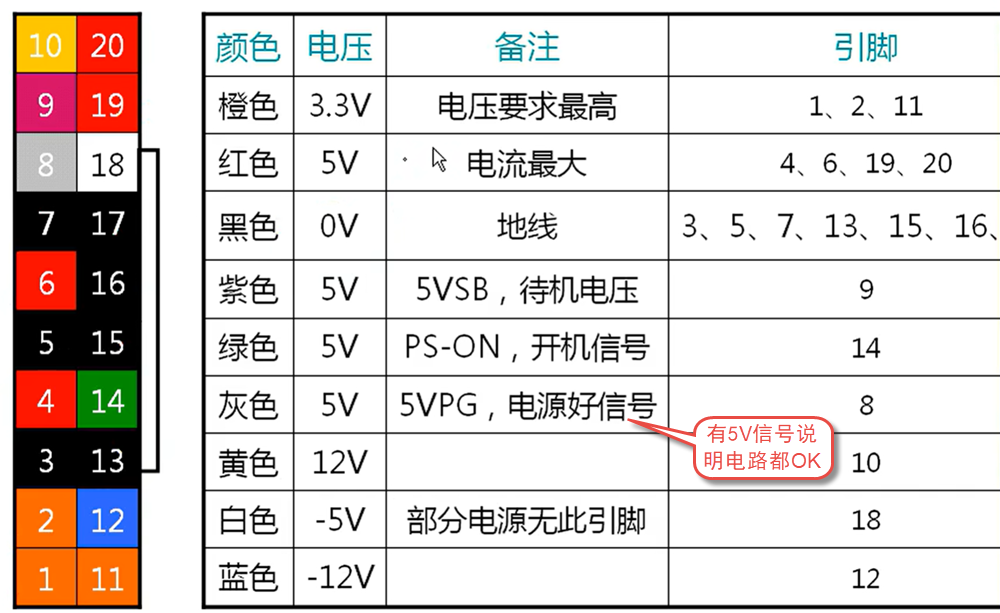

测大电容的两端,此进短接黑,绿线,看能否升压到400V左右来判断PFC是否启动。
中间这个光耦是在PS ON打开以后就通过光耦把变压器次级绕组产生的15V电直接送到PFC芯片供电端了。
对拆下来怀疑的PFC芯片进行测试,对地值较低才270是有问题 的。而新的PFC芯片对地值是560多。
