更换斑马纸维修液晶显示不全故障及液晶屏常见故障维修
对于一些小的电子元件,如电子表,电子时钟,小万年历,小计数器,温度计等日常小设备,显示多数时小液晶显示。有时会出现缺笔画,显示不全的情况。
液晶屏幕与主板的连接多数是这种斑马纸连接的。对于出现缺笔画,显示不全的情况多数都是斑马纸的问题。

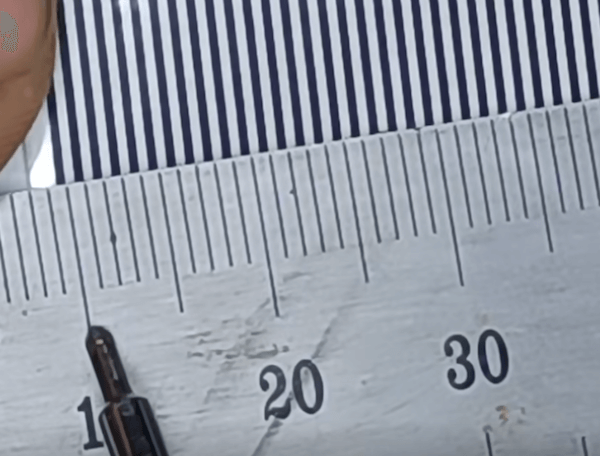

挑选合适的斑马纸是很关键的。购买斑马纸就得要知道斑马纸的规格,将尺子的10刻度对应斑马纸边的起始处数11个斑马线,如果是10mm则11个格对应10mm,规格如5610则56是条纹数10是间距,如果是04mm则11个格对应4mm规格如12804则128是条纹数04是间距
将旧的斑马纸拆下
用酒精清洗屏的导电板。如果要是用洗板水的话是不能接触到屏的正面显示部分。因为洗板水会损坏偏正膜。
用旧的斑马纸做比较剪至合适大小,

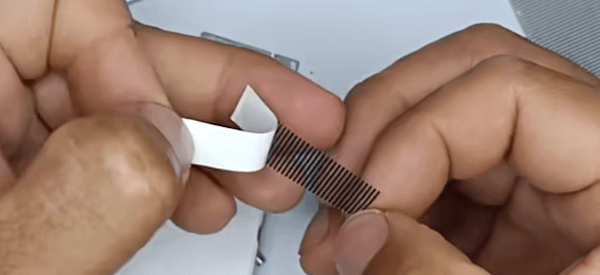

把新的斑马纸背面的保护纸给揭掉。
将斑马纸与屏幕对位,屏幕的电极是透明的与斑马纸的线条对齐。简单按压一下进行初的固定。
热压固定,用的是电烙铁温度是240【可以将温度调低一点如200,不行的时候再调高一点。】,垫的是4层卫生纸。或者用专业的加热工具会更安全。然后来回移动进行拖焊即可。
通过以上的操作会显示就已经大功告成了。就没有缺笔画,缺线的情况了。
液晶显示不全,可以对斑马线进行按上面的方法进行加热。
也是隔4层卫生纸进行来回拖焊。
对于一些液晶显示屏发黒,可以用锡薄纸进行更换。
将背面的纸给撕掉,用锡薄纸来代替。
此时可以看出就已经大功告成了。
液晶显示屏线撕脱,用手工修复,这种一般是用压屏机才可修复的。细心的话也是可行的。
用酒粗将要焊的地方清理干净。将两面都涂上焊油,并补上一层薄薄焊锡,然后再小也的合上进行焊。
