ISM Web组态监控软件

ISM 采用标准HTML5技术,基于B/S架构进行开发,支持WEB端呈现,支持在浏览器端完成便捷的人机交互,简单的拖拽即可完成可视化页面的编排设计。支持SNMP、Modbus、MQTT、RestFul、OPC UA、IEC104、DLT645、西门子PLC、IEC61850等工业协议 ,下载地址:https://ismctl.com

软件的安装

下载完以后直接双击安装即可。

安装完毕以后直接运行,会自动打开浏览器并显示登陆界面填写用户名admin和密码99999999;

进入系统后新建一个项目。

进入新建好的空项目,效果还是不错的哦。

所有的数据采集要从创建一个数据模型开始,本例以创建一个Modbus模型为例,

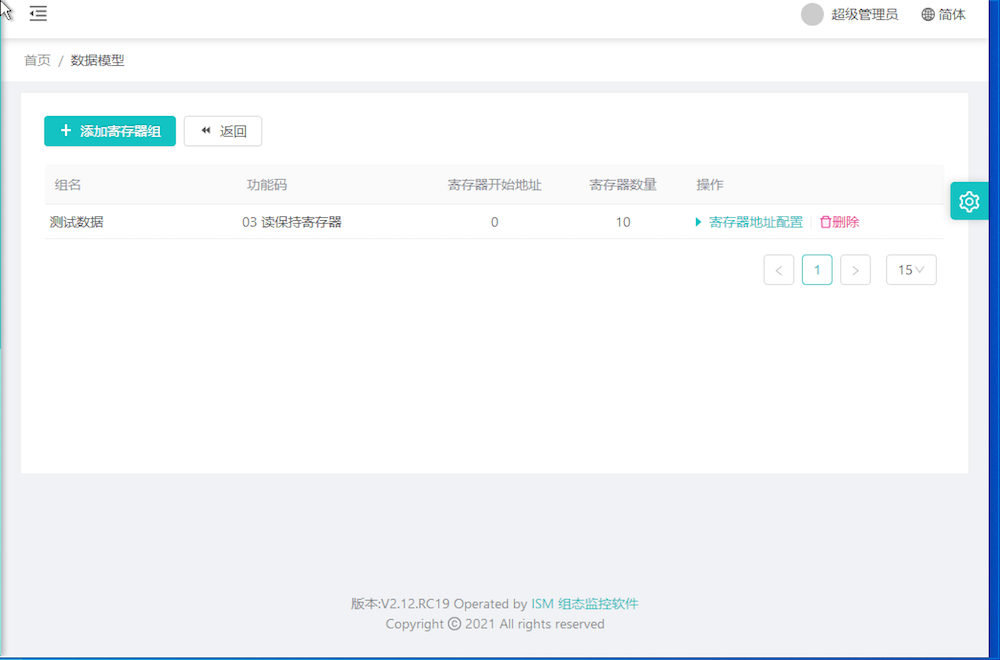

提交模型以后添加一个Modbus设备就算成功了。

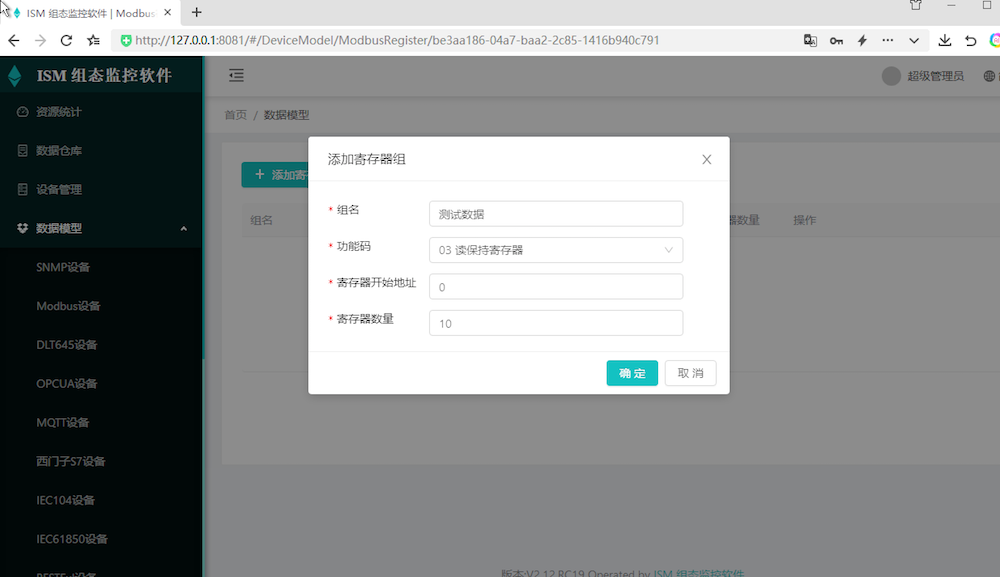

此时点击寄存器,一般都是从0开始的多少个字,如:Modbus TCP服务器端的起始地址是VD100开始的VD104 ,VD108,VD112组数据。此时起始地址仍写0;

寄存器地址的配置。

以上添加完模型以后,首先要选中rootZone区域,就可以点设备管理——-添加设备了。其中数据模型选择刚创建的,IP:192.168.10.70地址是Modbus TCP 服务器的IP地址,因为创建的模型是客户端的。Modbus TCP的服务器端的地址一般默认是 1;

此时就添加设备完毕了。并且在左侧的数据仓库可以看到采集的数据了。

在进行客户端连接时,如时有Unit ID选项是要取消的,不然的话数据会错乱的。

以上数据连接采集都正常以后,点击应用管创建一个应用进行展示数据。

然后再点击设计就可以了进入页面的组态画面了。

在画面中找到工业组件库选择一个变量,依此方法添加4个变量。

下面就可以看到运行Web的数据采集效果了。

在数据模型的寄存器中修改是定时存储,还是即时存储等。

左侧的数据报表——历史数据,查看存储的变量数据。

通过报表模板生成报表,添加一个模板报表。

在表格的模板中插入日期变量、数据变量、名称变量等。然后点击加载模板;

此时点击手动导出,就可以将生成的表格导出了。
