光耦和电流互感器经典应用电路
英威腾变频器的光耦7840隔离光耦。它采集康铜丝两端的电压。而康铜丝直接与U、V、W接电机。这个光耦就起到隔离的这个作用。
下面的7个光耦6个是给电机逆变供电的，它是推动IGBT的，一个是做制动单元。
施耐德变频器上的主板上的光耦，其中的123是触发IGBT的，
三菱电源触发驱动板上的光耦，其中的1至6黄色的是推动IGBT的光耦，红框部分的光耦是通讯隔离光耦。
ABB电源驱动板上的光耦，多引脚的光耦一般是HCPL788/786,
西门子MM430变频器驱动板上的光耦，其中四个白色的光耦，其中三个是检测三相电流的，其中一个是检测直流母线电压的。6个黑色光耦的经三极管放大后驱动IGBT。
台达变频器主板上的光耦，接口端子的隔离光耦。

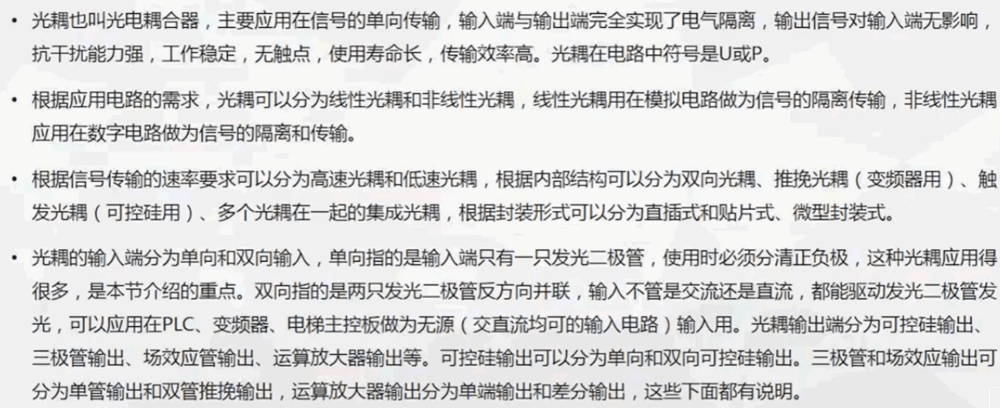

常用光耦说明，光耦在电路中的符号是U或P，现在一般多数都是高速光耦，变频器用的推挽光耦，触发可控硅用的触发光耦。
一般通信光耦很容易坏，其它光耦很少坏，光耦在线路中是最耐用的元器件。IGBT触发光耦也是容易坏的，因为它与高压打交道，容易坏。
以TLP543J为例，首先测2、3脚的正向导通值，压降越大二极管越老化，新的一般是1.5V，老的一般是1.7V以上；指针万用表的10欧档，为了保证有足够电流，红笔接6脚，黑笔接触发一次5脚，然后黑笔再接在7脚上，看是否能保持住导通。如果能保持就是好的。
以MOC3061、MOC3062或MOC3063为例，双向可控硅控制为例，假如1、2脚给信号，4、6脚就导通了，万用表的10K档测4、6引脚，当给1、2脚信号时，正反都应通。

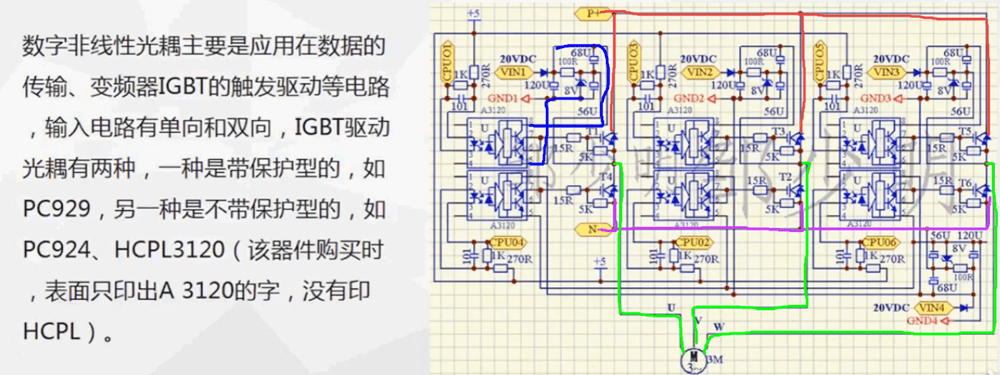

如果IGBT损坏，要检查IGBT触发光耦及触发光耦的供电电源好坏。下面介绍推挽型数字非线性光耦的应用电路说明。P+是直流母线电压【380V整流后的电压】，也就是380Vr的1.41倍约为535V，P+接在3个IGBT的上桥的集电极【红线】，N-接的是3个IGBT的下桥【紫线】。上下桥的中间节点引出的线【绿线】接U、V、W电机；
6个IGBT应有6个光耦来控制触发。其中光耦的供电是由开关电源板提供20V直流电，20V的电压滤波分压成12V和-8V分接在光耦的8、5引脚给光耦供电；当光耦都没有触发信号时此时-8V的电压都会经防振荡电阻后加在栅极上，让每个IGBT可靠关闭。以蓝线为例，上桥是3个独立的电源，下桥3个是公共的电源。
带保护型变频器IGBT驱动光耦应用电路，下桥IGBT的驱动是由光耦再经三极管放大后来驱动的，并且在栅极有电阻进行防振荡处理。
PC929的9脚是用来检测VEE2是否有负压的，如果IGBT损坏短路了，就没有负压了，此时PC929经8脚使PC817导通，进而给CPU一个信号。这样其它的也就都停止输出信号了。起到保护的作用。
数字光耦测试电路，不同光耦的测试方法，本例以PC929带保护的光耦【有个别老的光耦得把47K改成10K才能导通】，PC923、A3120、HCPL314J等光耦的测试方法；
二极管档测发光管的正值导通值，一般是1.5V左右，如果1.7V以上说明老化了，死区电压升高了，不能用；多个光耦对比测试就可以判断出好坏来，差值不能超过0.05V;
常用的线性光耦电路和测试，常用的线性光耦有PC817 、TLP521、 TLP621、 HCPL7800和HCPL7840 、 A788J，线性光耦属于电流型器件，计算的是输入电流IF和输出电流Ic的关系，然后再算出等效电阻，计算在不同的电压等级下产生的IC电流，光耦也有电压和电流放大作用。线性光耦类似三极管；其中If或Id指的是发光管的电流，
数字线性光耦的好坏测量
差分线性光耦用于直流母线检测，也是用于输出三相电流的检测；以HCPL-A7840差分线性光耦为例；
HCPL-A7840差分线性光耦应用在电流检测回路的变频器输出电流检测
HCPL-A7840差分线性光耦应用在电流检测回路的变频器输出电流检测应用电路。
差分线性光耦HCPL7840的简易测试电路，测试方法。
HCPL786和HCPL788J专用光耦电流检出应用电路，HCPL786和HCPL788J检测光耦引脚极性是一样的，只是788J速度更快，更稳定、抗干扰能力更强，是HCPL7840的升级品。马达的三相电流经电阻取样和另一只电阻限流后送到Vin+和Vin-端，经换算后从Vout输出后送至微处理器的A/D转换器。光耦使用一般是检测电流在150A内，超过150A使用电流互感器，一般是100A内。
HCPL788J光耦内部电路结构，第一引脚和第二引脚是信号输入，经内部ENCODER编码器也是AD转换电路后变成数据信号送至发光二极管，经接收后进行解码器DECODER解码后转换成D/A模拟量后从第12脚直接输出。输出电压范围由第11脚VREF参考值决定，该值在正常使用时电压是5V，输出电压范围是4V，输入电压范围是负250mV~正250mV，当输入电压超过该范围时，输出FAULT错误信号为低电压0V，正常是5V；
HCPL788J差分线性光耦特性曲线图应用电路，图中芯片供电电压是5V，VREF参考电压端是5V的情况下输入与输出的特性表。输入为0V时，输出电压是2V，当输入电压从0~负250mV时输出电压从2V~0V;当输入电压从0~正250mV时输出电压从2V~4V；中心点电压是2V，那输入电压为负250mV至正250mV，输出电压是0~4V,芯片分辨率是1mV；

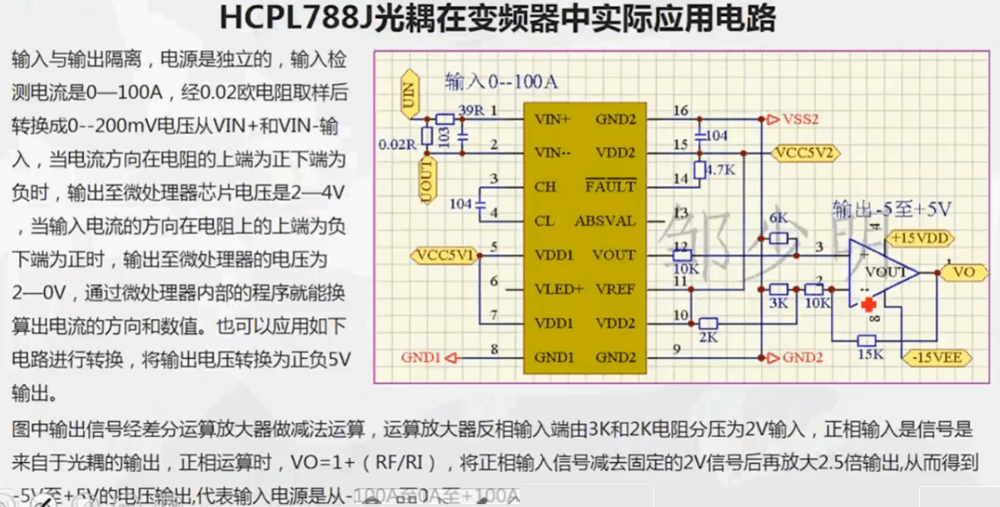

HCPL788J差分线性光耦在变频器中实际应用电路，它的电源是从-100A至+100A
HCPL788J差分线性光耦测试电路，
光耦的参数，查找光耦型号时，标识只有3位数的，可能需要在前面补0，例如只标了314，那么是哪一个呢？可以加上常用光耦生产厂家有TLP【东芝】、PC【夏普】、HCPL、HCNW【美国国爱仪器安捷伦】、PS【NEC日电】、MCI、MI、MOC、CNY等。可以分别代入试试，如TLP314，PC314等逐个试。前面补个0再试试；
AB-1336变频器电流互感器，电流互感器有电流型和电压型；如：3000:1表示主线路3000A感应侧输出1A电流，然后在输出端再串一个电阻分出来就变成了电压。标识中的15V表示红线是+15V，黑线是-15V，白线是输出线再接个电阻对地，此时电阻两端检出电流给CPU使用；
AB-PF70变频器上的电流互感器，检出三相电流；
变频器常用电流互感器的使用说明。比如45kw的变频器应接45KW以内的马达，你接一个4.5kW的马达，此时检出电流肯定是不准的，因为互感器没有这么大的区间，一个变频器拖动马达最佳功率范围是3倍，也就是45kw的变频器最低能拖15kW；低于15KW电流互感器检出的电流值就不准了。
霍尔单元检测直接输出型电流互感器测量方法，直接输出型的互感器有两种类型，一种是开关量输出，当有磁性信号时输出为0，没有磁性信号时输出为1；另一种是可编程式模拟量输出，输出是一个电压信号，
双差分电压输出型霍尔元器件测试，
一体化电流互感器的应用电路，霍尔检测三线接口连接型电流输出型电流互感器好坏测量。这种一般都是大电流的，一般都是几百安的电流。互感器有一项偏差电阻两端电压不能超过+-0.05V它就有可能会报接地故障。输出正电压与负电压在同等电流输入情况下，偏差值不能超过2%；
第一步互感器测零点偏移，如下图所示接上相应的电源和相应的对地电阻，互感器线圈中不加电流；本例是4欧姆，此时测量电阻两端的电压不能超过+-0.03V，否则的话就是坏了；
第二步互感器测线性偏移，在输入端接5A直流可调电源，如输入5A，RM电阻换成1K的电阻，放大了250倍，RM两端的电压应为2.5V左右【假设2.5V】，改变可调电源的极性，RM两端的电压应为2.5V左右假设2.5V】，绝对值偏差不能超过2%，否则的话线性偏差不合格，将出报接地故障；此种方法是通过改变RM电阻的值来测线性偏移。
电感检测三线接口电流输出型互感器测量，
霍尔检测四线接口电压输出型电流互感器测量，
变频器常用的电流互感器的参数。
