ACE电气版绘制原理图常规流程

电气版CAD版面的设置刚安装的CAD工具栏按钮比较多也比较乱。

我们在菜单栏的最后空白区右击后点关闭。

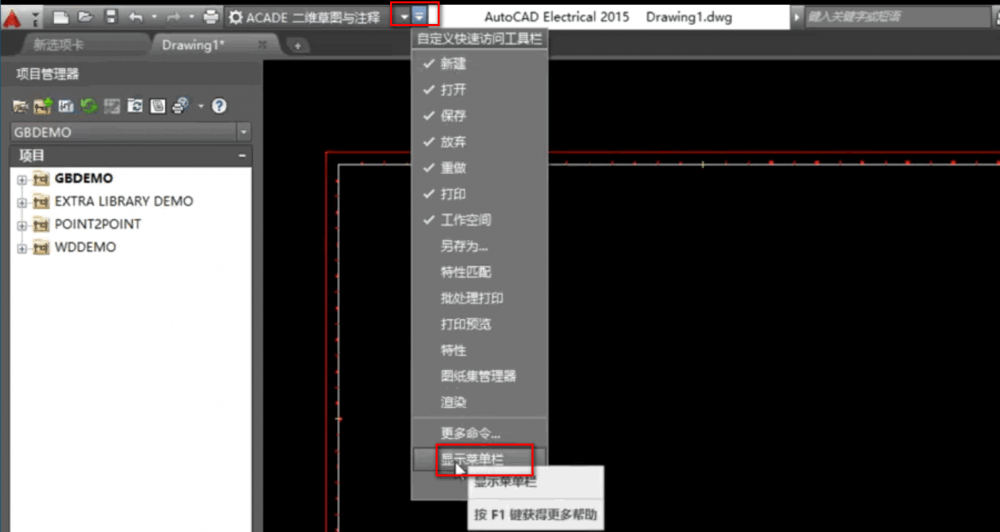

然后我们再打开菜单栏就会出现一种简单的操作模式,这样可绘图的空间就比较大。

打开AutoCAD Electrical后激活国标DEMO
fig:

新建一个国标的样板,一般_a的是有装订边的。

在GBDEMO下拉框中选新建项目,此时创建是继承了国标的模板属性。

在新建的MyTest项目上点右建设置样式,交叉为环,相交为点。

在图形格式中进行相应的设置

在新建的MyTest项目上点右建设置元件,取消元件——禁止对标记的第一个字符使用短模线

此时新建一个图形,并选一个模板

配置好以后环境后,我们就可以画三相线了。第一次画应选开始于空白区域。

当我们第二次画垂直电机线时应选开始于其它母线。

插入断路器

中间继电器,接触器的线圈和触点都在”电机启动器”内。

依次根据要求画出各元件,如下图所示:

三相线的线号标定。

对图纸进行保存并打印就可以了。

注:当元件名称字号大小不一样时,可以通过元件—–属性—-更改属性大小。

元件——对齐,这个功能也是非常好用的。
