指针万用表的使用

指针万用表是一种多功能，多量程的测量仪表，这款万用表可以测量直流电流，直流电压，交流电太，电阻及半导体的一些参数(如B)等。

MF 47型万用表的介绍

测量电阻的操作步骤

正确读数

判断电容的正负极性

当处于电阻档时黑笔是正极，相当于表正接正极，表负接电容极负给电容充电，漏电电阻较大偏转较小；

当处于电阻档时红笔是正极，相当于表负接正极，表正接电容负极给电容充电，漏电电阻较小偏转较大；

如何判断电解电容是否存在内部断路，短路损坏

分别用万用表的红黑笔分别接电容的正负极，两次的结果都是靠近左边接近无穷大，说明电容内部断路或开路了；

分别用万用表的红黑笔分别接电容的正负极，两次的结果都是靠近右边接近0，说明电容内部短路了；

当二极管正向反向阻值都接近无穷大时说明内部断路也叫开路；当二极管正向反向阻值都接近0时说明内部短路。

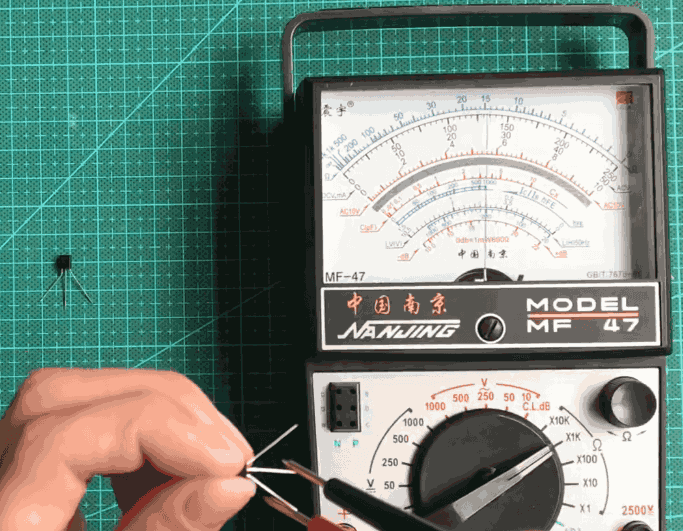

假设中间为基极则黑笔(指针表正极)固定这一引脚，用红笔(指针表负极)分别碰另外两引脚都有较大偏转则为NPN型三极管；

已判断出是NPN型三极管，则用手指将基极和左边引脚短接，此时黑接左边，红接右边有偏转。

已判断出是NPN型三极管，则用手指将基极和右边引脚短接，此时黑笔接右边，红笔接左边有较大偏转。

由此可断定黑笔接的是集电极， 红笔接的是发射极；

假设中间为基极则红笔(指针表负极)固定这一引脚，用黑笔(指针表正极)分别碰另外两引脚都有较大偏转则为PNP型三极管；

已判断出是PNP型三极管，则用手指将基极和左边引脚短接，此时黑接右边，红接左边有偏转。

已判断出是PNP型三极管，则用手指将基极和右边引脚短接，此时黑笔接左边，红笔接右边有较大偏转。

由此可断定黑笔接的是发电极， 红笔接的是集射极；

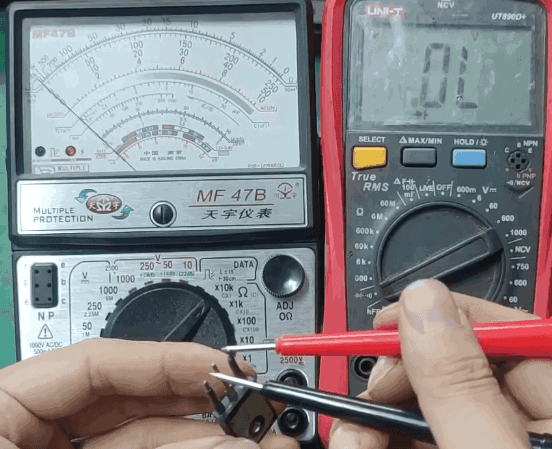

指针表测IGBT的好坏，将指针表的红笔(表的负极)接IGBT的发射极，黑笔接IGBT的集电极，此时是没有读数的，此时将黑笔碰下基极，再回到集电极，此时就通了，说明IGBT是好的；

微波炉的大功率二极管用指针表可以测时。用数字表测量不了。

可以点亮大功率的发光二极管。能测大功率二极管和大功率发光管的原因是电压较高达到10V左右，不会烧坏发光管是因为电压虽大但电流较小。

指针万用表的LV与LI的应用：LV是负载电压是指在万用表处于电阻档时，红黑表笔间的负载电压。相当于数字表的二极管档，因为指针表没有二极管档，每一款数字表的二档管档输出的电压值都是不一样的，经过实测指针表的x100档是比较接近。而LI当是红黑笔间的负载电流，可以测晶体管的反向漏电；经测

• x10k档 70uA ；
• x1k 档 90uA；
• x100 档 1mA；
• x10档 9mA ;
• x1档 80mA；
• 大电流的档位可用于测可控硅等晶体管。

总结：数字表是不适合做线路检修的，指针表与数字表测电阻的原理是不一样的；指针表靠的是电流，数字表靠的是分压，在线路中可能存在感应电，或导线与导线间形成了分布电容，所以有时会导致结果测量不准。
