加湿器电源自激振荡型

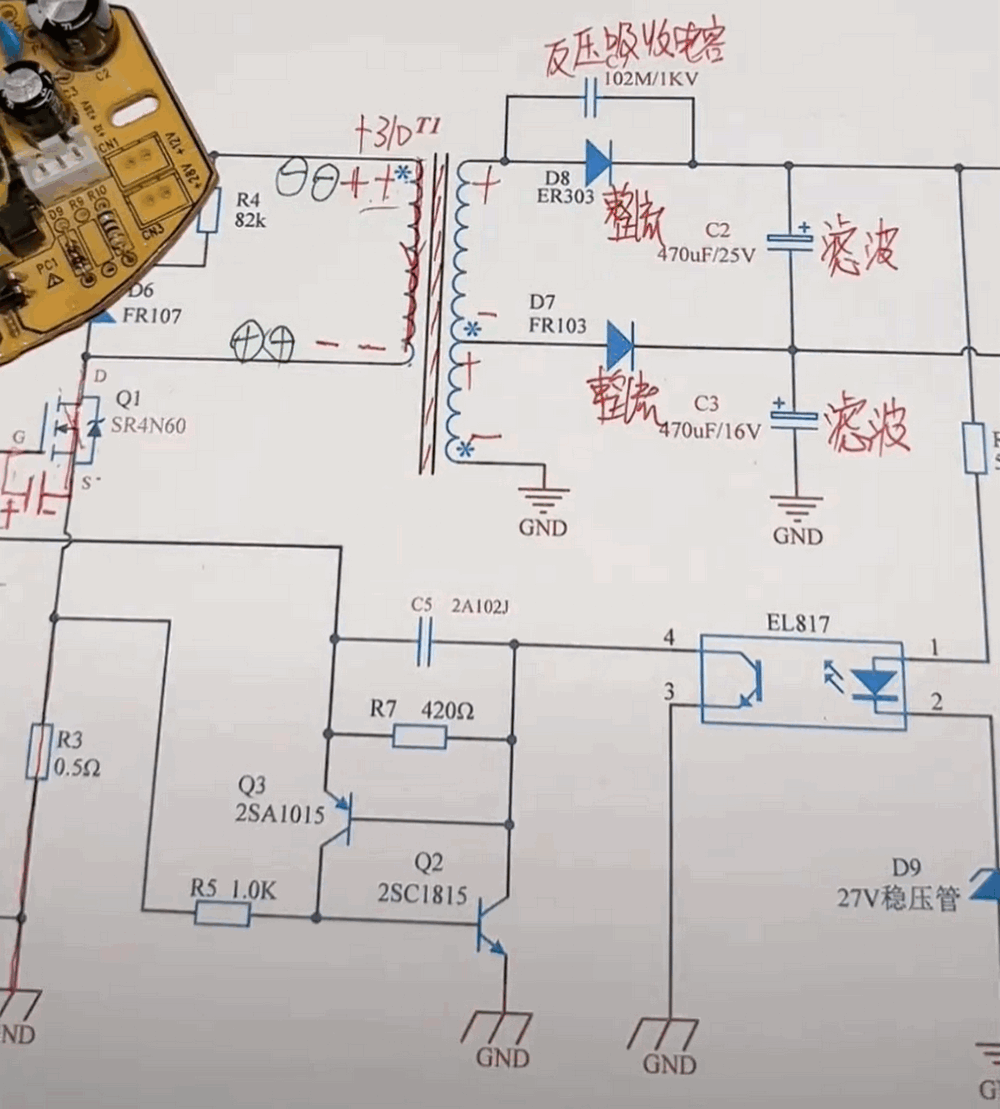

小鸭加湿器电源实物图纸讲解，一般小电器功率不大的情况下，又没有芯片的电路都是自激式的。大体思路：220V交流电----整流成310V脉动直流----电容滤波----310V经限流电阻给MOS管让MOS管微导通-----变压器的初级形成电流-----在正反馈上感应出电压让MOS管快速饱和导通-----在变器的初级绕组上流过大电流----变磁器的磁芯储能-----MOS管退出饱和让MOS关断-----变压器上的储能开始对次级释放----整流滤波对外进行供电。

220V交流电----整流成310V脉动直流----电容滤波

MOS开关管的G极不需要加下拉电阻，因为是自激振荡的，下拉以后就导地了，起振不了；而其它的是有外部芯片触发振荡的就需要开关管彻底的开或关。要下拉电阻来保证。

310V经限流电阻给MOS管让MOS管微导通，此时开关管处于放大状态---变压器的初级形成电流-----在正反馈上感应出电压让MOS管快速饱和导通-----在变器的初级绕组上流过大电流

在自激振荡变压器上有个非常重要的绕组正反馈绕组，【没有整流二极管是区别二次绕组】

当开关管不断的正反馈就会饱和导通----此时变压器的初级就饱和了就相当于一个导线了------就不再具有变化脉动------感应电压就会消失。

当感应电压消息以后-----在正反馈的线圈电压也会消失-----开关管GS间的寄生电压与正反馈上的电容充电电压都会对地进行放电

放电以后开关管就会退出饱和状态-----变频器初级线圈上的电流就减小了-----此时变压器初级线圈就会感应上负下正的电压------正反馈线圈也会感应一个上负下正的电压------在与C6和开关管的GS寄生电容的电压串起来加快对地放电----最终开关管截止

电路中的C6电容和R8电阻形成RC设定开关频率。

稳压反馈电路

结构简单，稳定性高，因为元件越少出问题的概率也就小。在数控上就有很多的自激电源，功率一般较小，工作效率低。
