S7-1500PLC常规接线图

连接电源电压(X80)

将电源电压连接到系统电源/负载电源

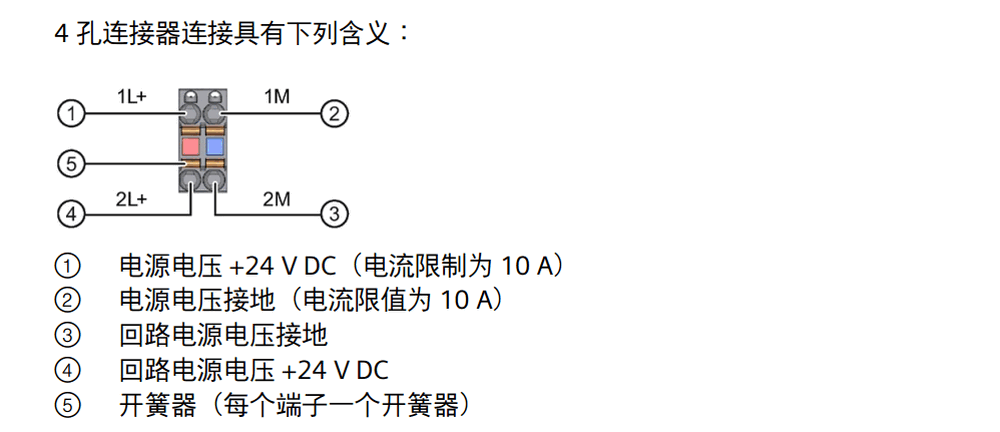

前连接器的型号

前连接器的接线

给带屏蔽罩的前连接器的接线

插上电源元件

将屏蔽支架从下面推到前面的连接器上，直到它被卡住。

将前连接器放在预接线的位置。

插入屏蔽夹

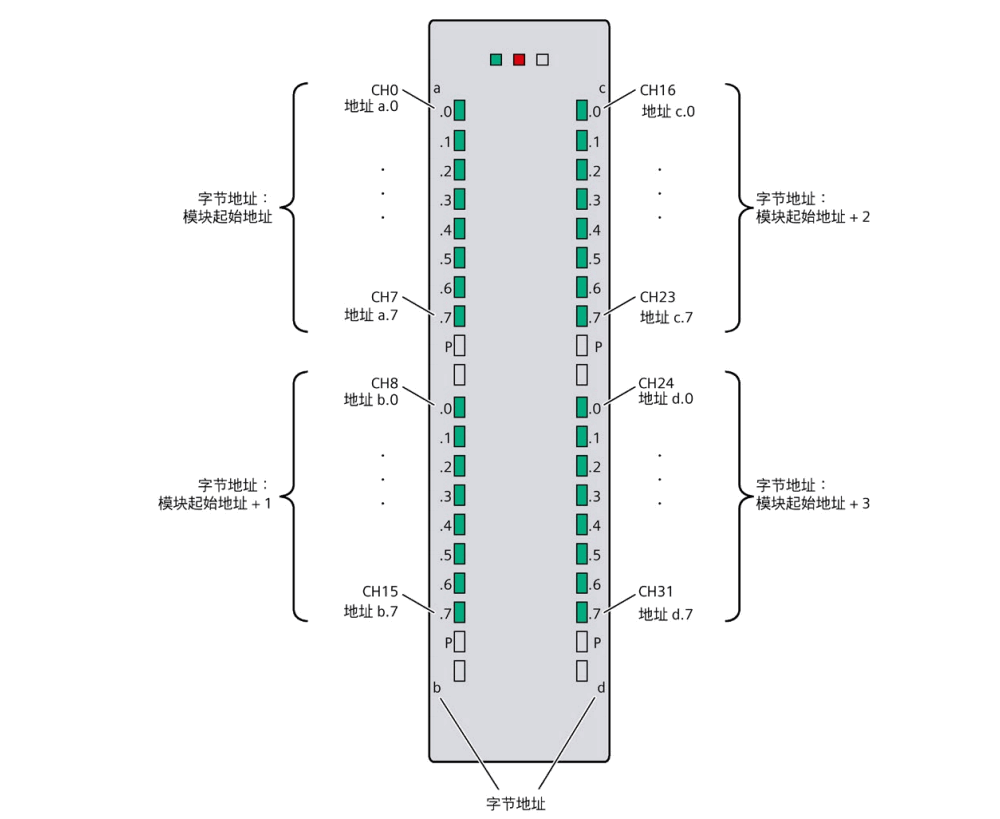

数字量模块各个通道地址

模拟量输入模块各个通道地址

接线模块以及分配通道地址

控制直流感性负载：，该电路足以抑制大多数应用的感性负载。 由于继电器可用于直流或交流负载，所以未提供内部保护。

控制交流负载的继电器

LED CHx的状态指示灯

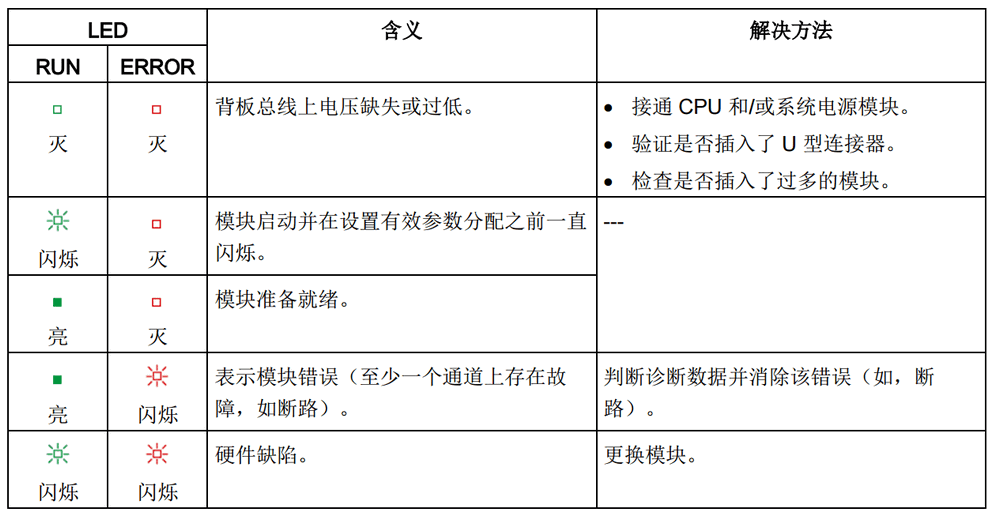

LED RUN/ERROR状态和错误指示灯
