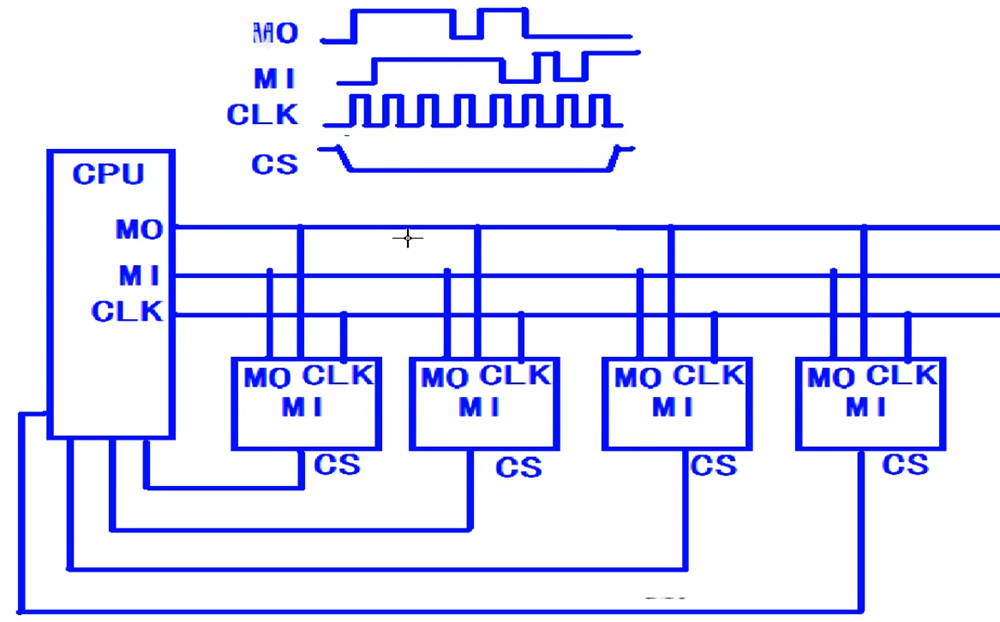

D触发器、SPI通讯、故障灯电路 D 触发器的工作原理 D触发器的工作过程:时钟低电平将数据1读入到触发器内部,当时钟为高电平将触发器内的数据输出端Q D触发器应用案例 D触发器制作的串行输出,串行通讯的底层电路工作示意图,只要这个芯片带有上电复位功能就一定带有D触发器,因为一上电瞬间输出端口是什么状态不确定,需要复位处理一下; 串行转并行通讯实现3条线控制24个灯,下面一行的8个D触发器实现数据的不断输入与输出的变化,给一个锁存时钟就可以实现将下面8个D触发器的数据锁到上面一行的8个D触发器中。这就是串行转并行的模式。 上面一行的8个D触发器如果接场管的话输出就是0了,所以将Q输出改成Q非输出。D输入0输出是1来控制故障灯 串行转并行数据、移位时钟、锁存时钟的时序图,SCK时钟、SDI数据输入、SCLR时钟复位、LCK锁存,如芯片:74HC595 TD62C853 3个8位D触发器进行级连来控制24个故障指示灯,TPIC6C596 ULN2003 是一对一的驱动7个晶体管驱动器。有多少个故障灯就有多少个驱动线。R1是加速Q2关断抗干扰,R2是加速Q1关断抗干扰,R3是Q1的限流电阻。其中D1,D2是当灯或继电器断开时产生的反压续流释放回路。ULN2003就是比较浪费CPU的接口是一对一。 ULN2003驱动器驱动7个故障灯接线示意图 并行输入转成串行输出的串行通讯【并行转串行】,以粉框的单片机为例,数据的输入口D相当于RXD,数据的输出口Q相当于TXD, SPI通讯,单片机的内部并行数据通过转成串行由TXD 发出去,再由RXD串行输入到单片机内形成并行数据。 两个单片机之间的串行通讯,串行通讯适合远距离传输,可以不需要时钟线,线路简单。SPI通讯是芯片之间的内部通讯,传输速度快,是主从通讯模式。 SPI通讯芯片之间的内部通讯,是主从通讯模式,有片选信号、有公共时钟信号。 Post Views: 66 打赏赞分享 汽车 转载请注明出处: https://www.cntworld.cn 智能工控 » D触发器、SPI通讯、故障灯电路
