S7-1200通过S7协议访问200SMART

西门子产品都是支持S7协议的，可以用S71200做为主站，200SMART做为从站通过S7协议来进行通讯

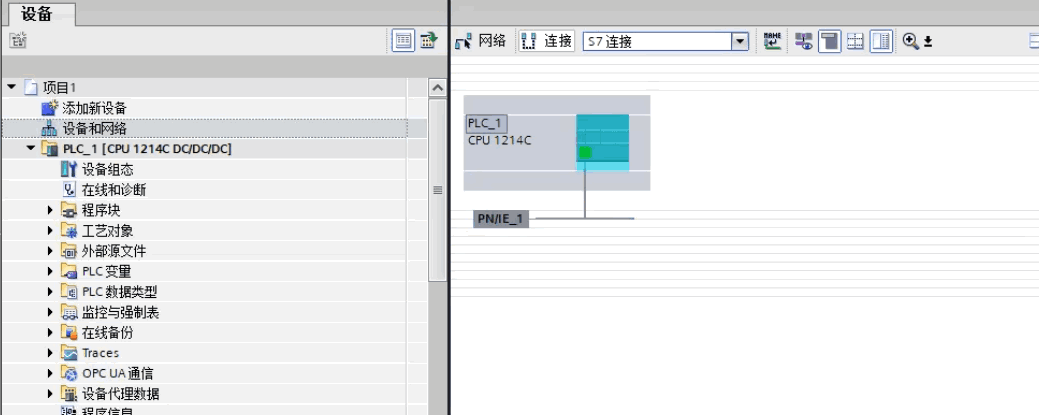

新建一个项目，组态1200PLC

连接类型选择为S7

将Put和Get指令拖放到窗口

组态Get填写相关信息

Put的组态跟Get的组态一样

此时连接属性也就都有了。

再建两个数据块分别是PUT数组和GET数组

200SMART中数据的表示方法

注：200SMART中是不需要设置的，只要填写192.168.0.101 IP地址就可以了。

此时打开200SMART的状态图表查看数据的变化，检测通讯是否成功。

Get：S71200从200SMART中读取数据；Put：S71200向200SMART中写入数据

至此，S71200与200SMART的通讯就基本结束了。
测试代码
