热风枪工作原理

热风枪除了对加热的控制还要对风量的控制,气泵分为两类一种是内置,另一种是集成在手柄里的直流风机;温度控制有通过旋钮控制的,也有通过按键进行控制的;有的可以显示实时的温度和风量,现在的风机一般都是由单片机来控制的。

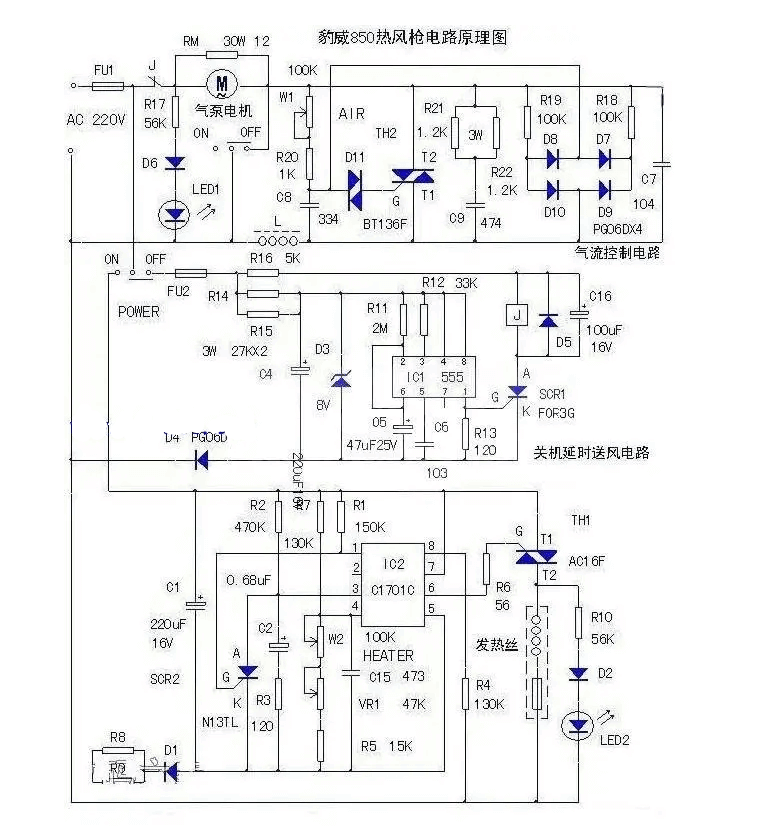

此款是老式的850A没有温度和风量显示的热风枪,由气流控制电路,关机延时送风电路,温度控制电路三部分组成,

由气流控制电路:控制气泵电机的电压起到调速的目的,与台灯类似,气泵与调压电路是串联在一起的,通过调整W1电位器给C8电容充放电来控制G的充放电来控制气流;

关机延时送风电路:是由NE555控制的延时电路,当POWER开关关闭后,上面的气流控制电路和温度控制电路都无法得电工作。

温度控制电路:温度控制电路是由IC 1701C芯片来控制的。
