TL494半桥开关电源维修方法和检测（一般24V工业电源）

TL494半桥开关电源维修方法和检测（一般24V工业电源）

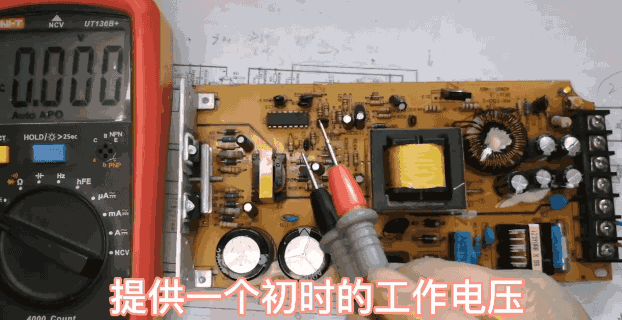

自激励电路就是为了给TL494电源管理芯片一个初始的工作电压，测300V电压是否有

1. 测12脚供电是否有，（TL494）12V左右，低于7v一般不工作。
2. 测13脚5V基准电压是否有（TL494）
3. 8脚和11脚电压不一样，要检查推挽电路。

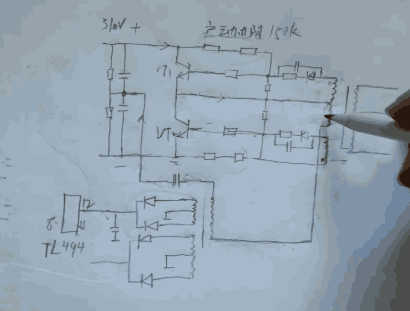

TL494半桥开关电源，激励变压器工作原理
VT1的导通对大无极电进行充电，VT2导通时对大无极性电容进行放电，
两个电容不能同时导通。否则的话会构成短路。

通过无极性的大电容充放电来达到振荡
