怎样测量稳压二极管的稳压值

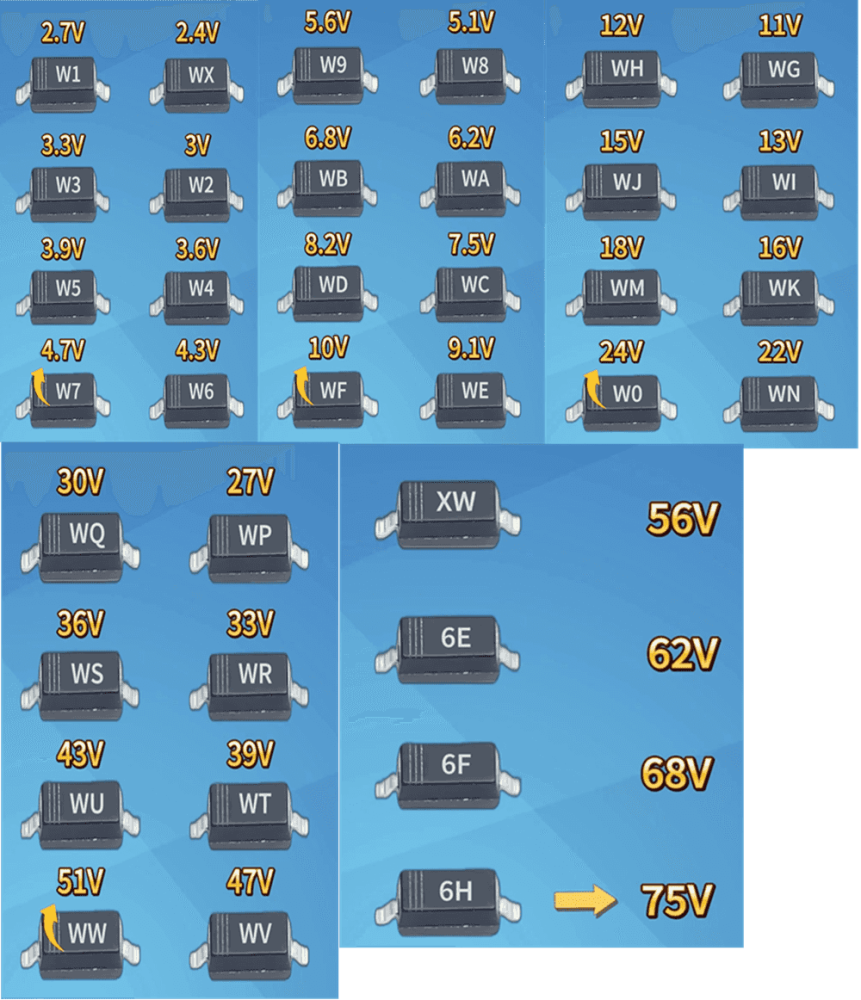

在日常的维修电路中经常会遇到不知道型号和稳压值的稳压二极管。甚至都不确认它是否是稳压二极管,那是否有办法通过测量来判断其是否为稳压二极管,稳压值及好坏。
时常在芯片的附近有个稳压二极管,如果能测出稳压二极管的稳压值,也就知道了芯片的供电工作电压是多少。
稳压二极管正反向都是是可以测量的,正向导通与普通的硅二极管的导通值区别不是很大,一般压降稍微大一点。在路测量也是可以的,有一次正向测量在0.7V左右也基本可以判断是好的。
指针万用表的测量也是一样的,正向压降在0.7V左右,基本就可以判断是好的。
指针表测稳压值用的是指针表的LV功能,因为不同的指针表测其的阻值差别是非常大的,就没有参考价值了。而不同的指针表其LV测得值是相差很小的,下图LV测得值为0.65V
如果要测量稳压管的稳压值是反向测量的,即指针表的正极【黑笔】接稳压管的负极,指针表的负极【红笔】接稳压管的正极。欧姆档的10K档用的是9V电池,测量9V以下的稳压值是可以的。同样是看LV的刻度值要转换成9V的值。LV的刻度值*9/1.5才是稳压值。
以下是指针表通过LV刻度值测得稳压二极管的稳压值方法,但是当稳压二极管的稳压值在9V以上,测量此稳压管的稳压值就不会导通了。
对于高于9V稳压值的稳压管可以通过以下方法来解决,稳压管的稳压值在9V以上的,如下图所示,稳压值在15V以下的辅助电路。
如下图所示测得稳压管两端的值是20V,测会出现以下几种情况。1、稳压管内部开路了;2、稳压管的稳压值比电源20V要大;3、此管子根本就不是稳压二极管。
