三极管开环与闭环恒流电路

PNP型的三极管恒流电路，Q2三极管也是对V+主干路的分流，一旦电阻上的压降变大，Q2的BE节电压也增大，Q2的导通电流就增加，分流调节的分流量就增加，Q1的CE导通量就会减少。少到电阻的压降稳定为止。

用0.6V除以电流的大小就可以算出电阻了。而这个电流呢是我们需要恒流的电流。

如果需要扩大电流就将Q1换成复合管，一个功率比较大的三极管和一个功率比较小的三极管复合，小功率驱动大功率，其它的计算与上面是一样的。这样的电路是一个固定的限流电路。就算负载短路输出电流也就那么大了，达到顶峰了。负载阻值大的电流就小。

NPN型的三极管恒流电路,这种恒流的稳定性受温度的影响。

运算放大器闭环的恒流电路，这样就能更精确的恒流。当电阻的压降上升时，需要运放的输出下降的，所以连接电阻这一端的运放的反向位输入端。

如果对精度要求不是太高的话，可以用稳压管来产生基准源，作为运放基准。

电流取样电阻的计算，

闭环控制

开环式恒流电路，利用了三极管集电极恒流特性，就是当C极电压改变的时候不会影响C极的电流，PNP和NPN都具有这个特性。三极管C极电压改变基本不改变C极电流。单独用三极管的C极来作为恒流是不稳定的。可以用于一些要求不高的电路。

开环控制，不用取样实际电流，要求电源是稳定的，负载电阻变化时电流是不变的。

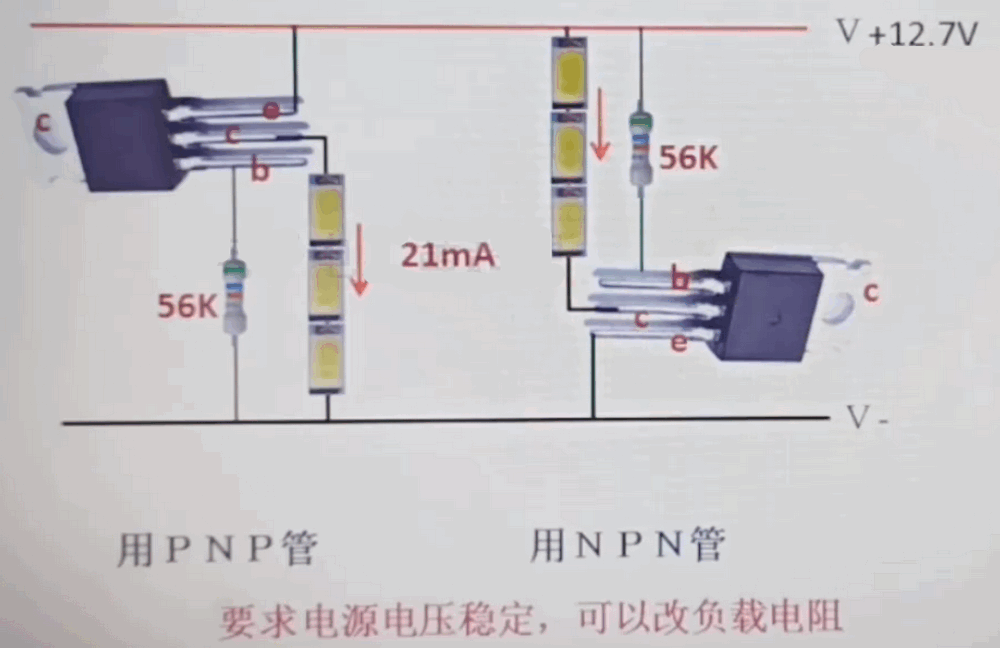

典型开环控制实物连接示意图。可以在负载上接1~几个LED灯，电流都是一样的。不能接太多了，否则电源电压12.7V就不够了。如下图所示就算负载短路也还是21mA

在三极管的B极上加一个稳压二极管，这样电源就可以在一定范围内变化。注：1、受温度影响；2、受三极管放大倍数影响；3、电压较高时效率低(线性恒流)
