自制小电路测试LED小灯或稳压值
常见的数字万用表一般只能测量3V以内的Led小灯。高于3V的Led就无法测量了。其实只要制作一个小电路就可以测3V以上的Led灯或者稳压二极管的稳压值。
首先准备一个线性变压器，此例以输入AC 220V输出AC 24V的为例。最好选择高一点的，输出电压越高我们可以点亮的LED灯电压也就越大。
电容的耐压是根据线性变压器输出电压决定的。制作电路图如下图所示
此例搭建的是一倍压整流电路。如果想要更高电压可以做二倍压，三倍压等整流电路。

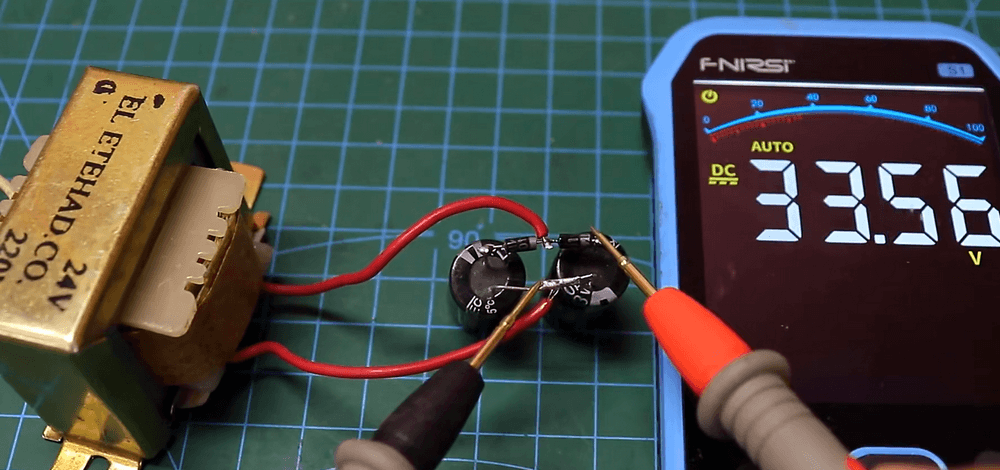

测试电容两端的电压是33V的电压。
两个电容一叠加就变成了66V的电压。
在电路的输出端串一个10K的电阻进行限流，如果不经电阻限流的话可能会直接损坏LED灯。
将小电路的输出正接万用表的正，小电路的负接万用表的负，将万用表置直流电压档，当显示66V电压以后说明电路工作正常。
测量时万用表显示的就是LED的导通电压或工作电压。本例中只要是工作在66V以内的都可以点亮。
这个电路短接表笔也不会损坏，因为有10K电阻进行限流。
