亚锐3711A电子负载

Array 3700系列产品是由亚锐电子有限公司设计制造的可编程直流电子负载，具有定电流（CC）、定电阻（CR）、定功率（CP）等多种工作模式。仪器带有背光ＬＣＤ显示器；具有快速按键输入、旋钮输入、ＰＣ编程等多种输入法；带有计算机接口，可由PC进行程控。机器带有非易失性存储器，可记忆多组数据。该仪器适用于直流稳压电源、DC/DC转换器、电池、充电器等产品的设计、生产、品质检验等方面。

产品特点：带背光的LCD显示器，方便快捷的输入方式，功能菜单选项：过电压、过电流、过功率、过热、极性反接保护。电压、电流高解析度，可存储10步程序并具有断电保持记忆功能，可由PC进行控制可并联使用。

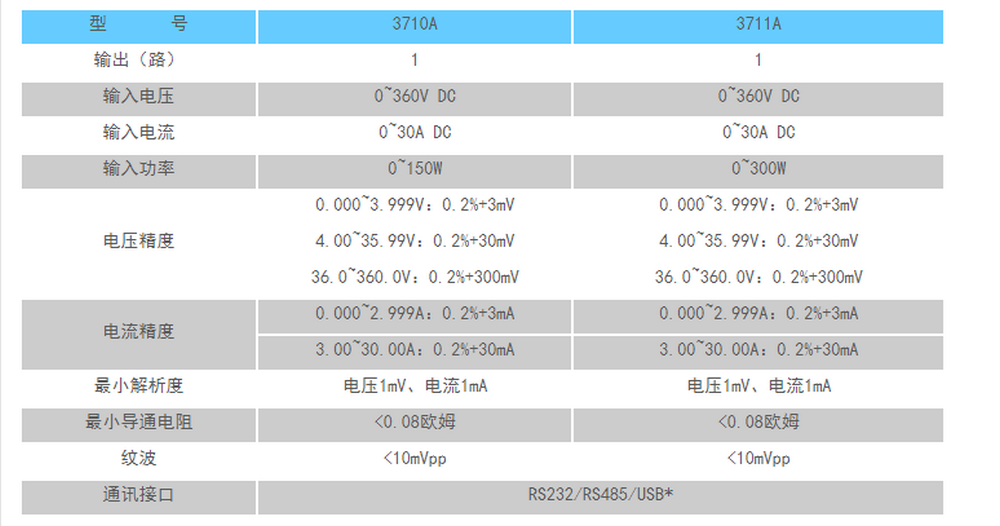

参数

操作步骤

1、开机：按下电源开关，让仪器预热1分钟以上。

2、定电阻操作：按R-SET键，进入修改负载电阻参数状态，按数字键输入所需要的负载电阻值或旋钮输入一个电阻值，再按R-SET键确认，按ESC键返回工作状态。

3、定电流操作：按I-SET键，进入修改负载电流参数状态，按数字键输入所需要的负载电流值或旋钮输入一个电流值，再按I-SET键确认，按ESC键返回工作状态。

4、定功率操作：按P-SET键，进入修改负载功率参数状态，按数字键输入所需要的负载功率值或旋钮输入一个功率值，再按P-SET键确认，按ESC键返回工作状态。

5、工作时需要微调负载，可使用旋钮进行调整。

6、将电源输入出端的连接在负载仪的输入线上，极性不能接反。

7、按Load On/Off键开始测试，再按Load On/Off键停止测试。

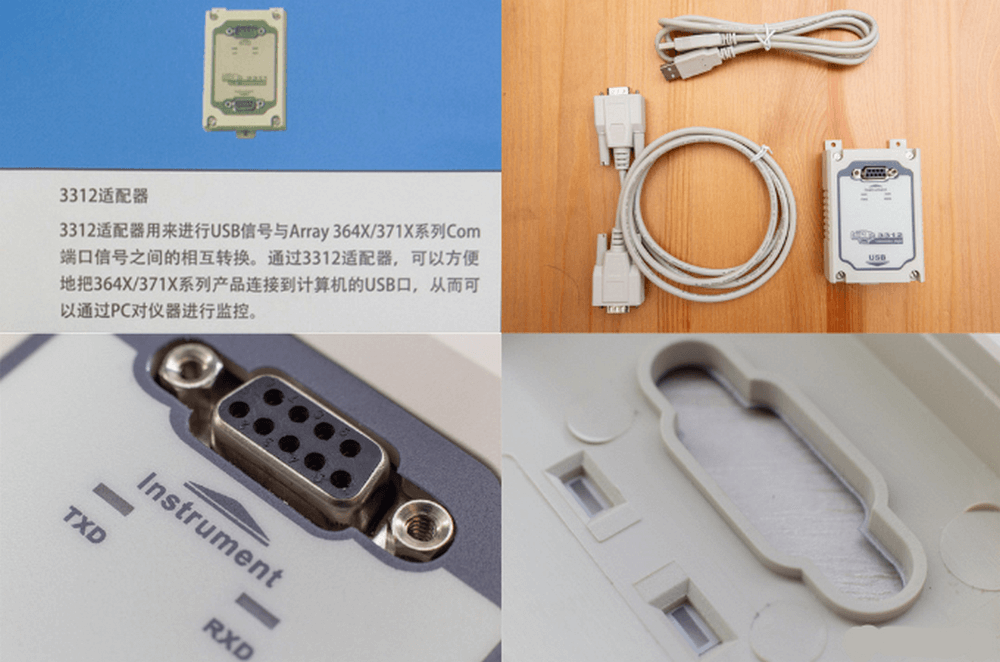

ARRAY 3711A的正反面
