常见PFC电路及特点

原文	翻译
CCM vs CRM	连续电流模型 和 零界点模型
Single Boost vs Interleave PFC	单路和 交错并联PFC
Bridgeless PFC	无桥PFC
Single Phase vs Three Phase	单相和三相PFC

交流整流成直流----再转成高频交流----整流成直流供给负载设备。

连续电流模型和零界点模型

单路和交错并联电路，主要看功率，交错可以把功率做的很大。

无桥PFC，指的是没有整流桥的PFC电路。因为整流桥占到近1%的功率。

单相和三相PFC，3路的用的一般比较多，像一些大功率的充电桩等。可以用很低的频率，电感量低的多，也就降低了开关管的频率。

在空调上使用较多的一种方案。

一般功率稍大点或工业用的设备一般都是需要有PFC电路的可以有效的抑制干扰，尤其负载是感性或容性负载时就更为明显。正弦波的波峰时对电容进行充电，当处于波谷时电容就会对负载和供电系统反充电。这个时候就会形成一个无功功率。

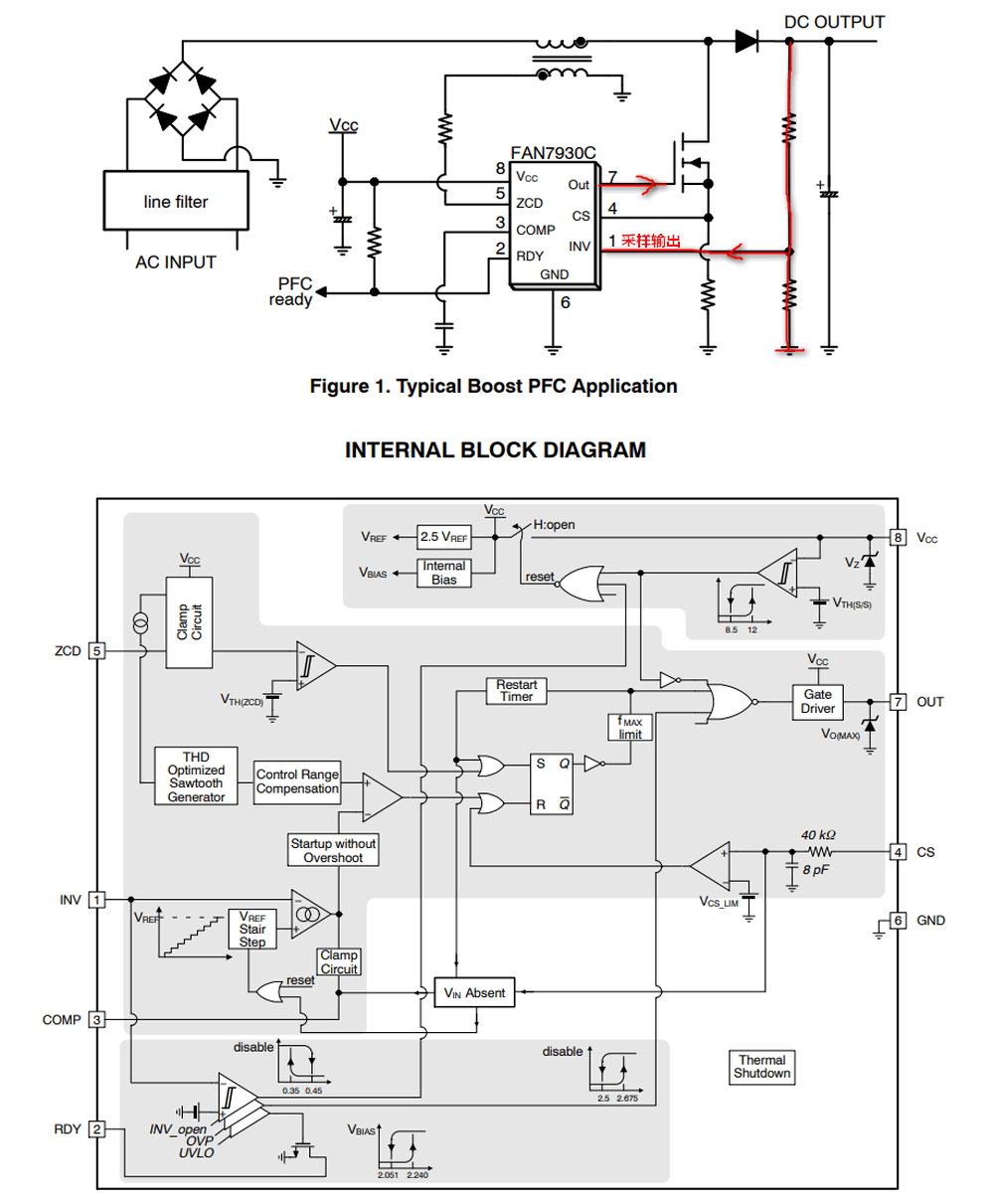

FAN7930C芯片的PFC电路应用的是比较多的。1脚是对输出的电压信号电阻分压后进行采样，然后再与内部的比较器进行比较，再通过7脚输出合适的占空比脉冲。

4脚是电流采样引脚，当S极的电流过大就会转化成电压信号送到芯片内部；8脚是供电是从待机部分取电给芯片供电；5脚是过零检测当波峰过来时进行检测。3脚是作为芯片频率补偿用的，2脚是OK信号脚，就是当芯片正常工作时在2脚会输出一个高电平。

注：PFC芯片的三个重要参数，反馈输出电压，输入电压采样，电流检测。

传统有桥PFC，应用成熟度高，无EMC问题。

传统无桥单相PFC

二极管钳位双电感单相无桥PFC

电容钳位双电感单相无桥PFC

无损吸收双电感单相无桥PFC

单相三态无桥PFC

图腾柱单相无桥PFC
