200SMART与RS232通讯

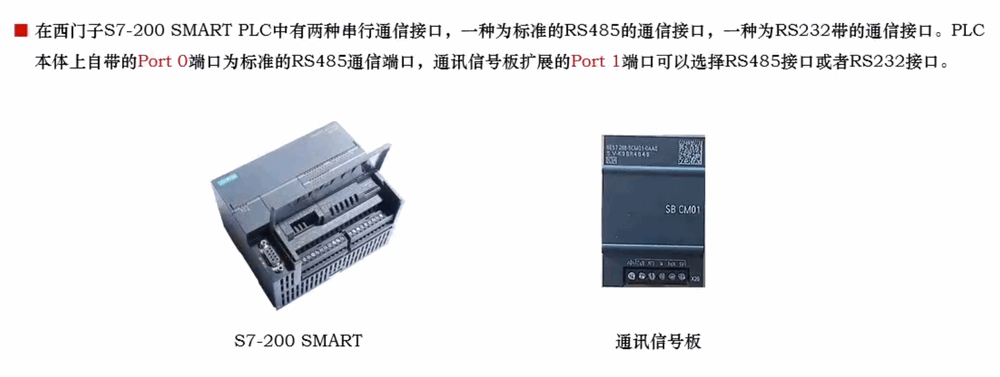

200SMART通讯口的介绍,PLC本体上自带的PORT0口为标准的RS485端口【一般是孔状俗称母头】,在工业现场一般使用两种协议,PPI和Modbus_RTU,一种是RS232【一般是针状俗称公头】一般是需要单独购买的,注:RS485也可以做自由口通讯,但是极少有这么用的

通讯信号板端子的功能介绍及接线说明

接线注意事项:RS485的A,B两端,是正接正,负接负;RS232的A,B两端RX—-TX, TX—–RX,是交叉连接的。

200SMART进行RS232通讯一般是做为主站进行接收其它设备的数据的。

发送指令示例

200SMART的接收是主要功能,多数是处于接收状态,是RS232的重难点。

接收指令的控制字节。

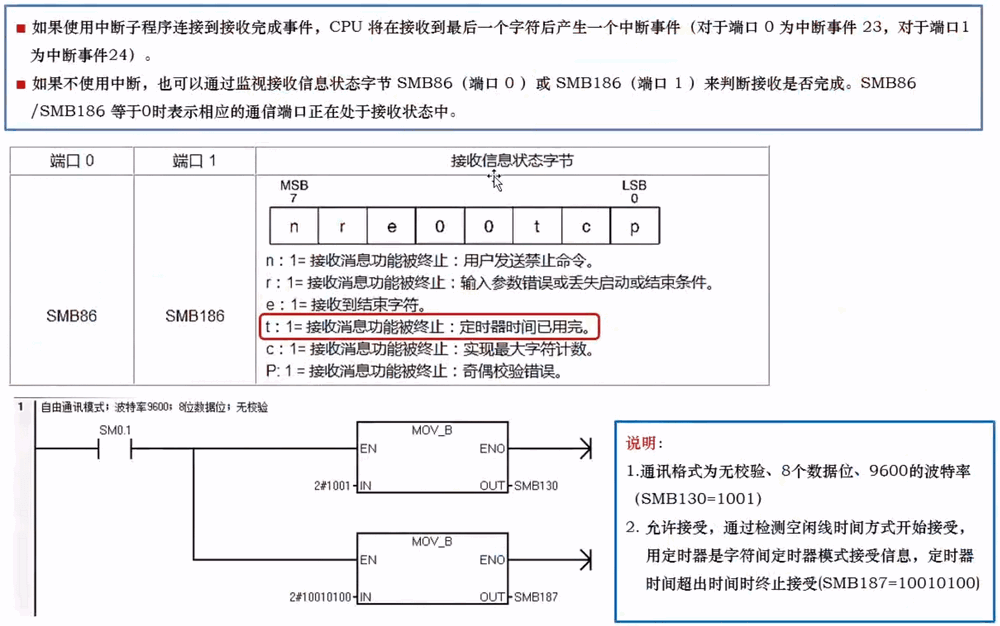

接收信息状态字的定义

自由口通讯示例,扫码枪与200SMART之间的RS232自由口通讯实例。

扫码枪与200SMART间的RS232自由口通讯硬件连接

方式一:使用通讯中断方式进行编程。

方式二:使用监视信息状态字的方式进行编程,此种方式不需要中断程序。
