200SMART Modbus_TCP通讯

Modbus-TCP通讯的介绍。

:服务器与客户端的区别,客户端是访问是主动方【读写数据】相当于客户,但服务端是提供服务的。

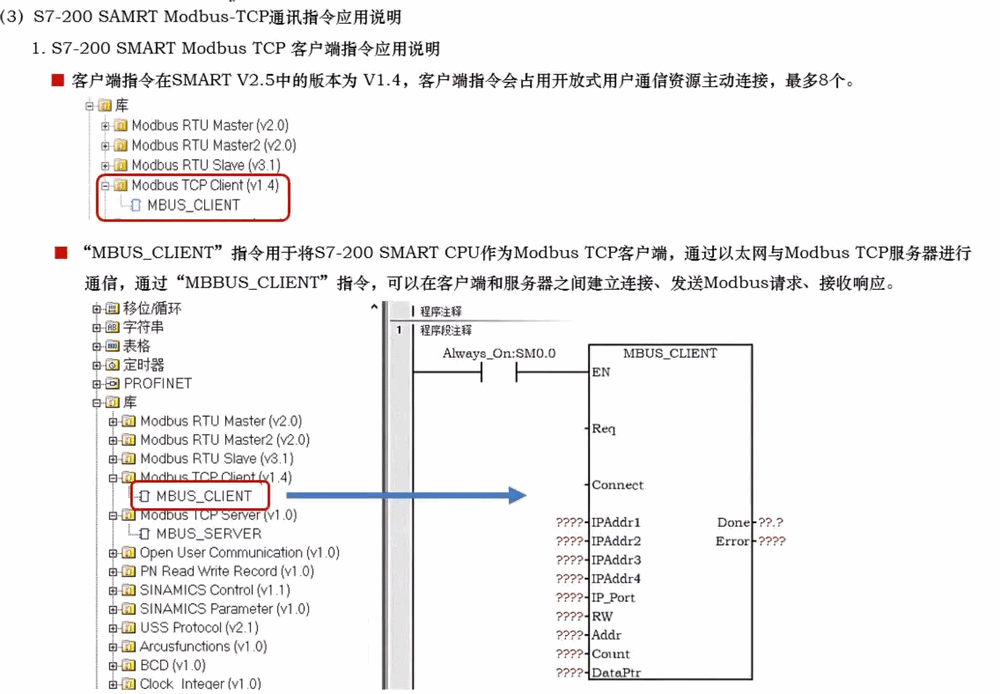

Modbus_TCP客户端指令说明。以及各个引脚的使用说明。

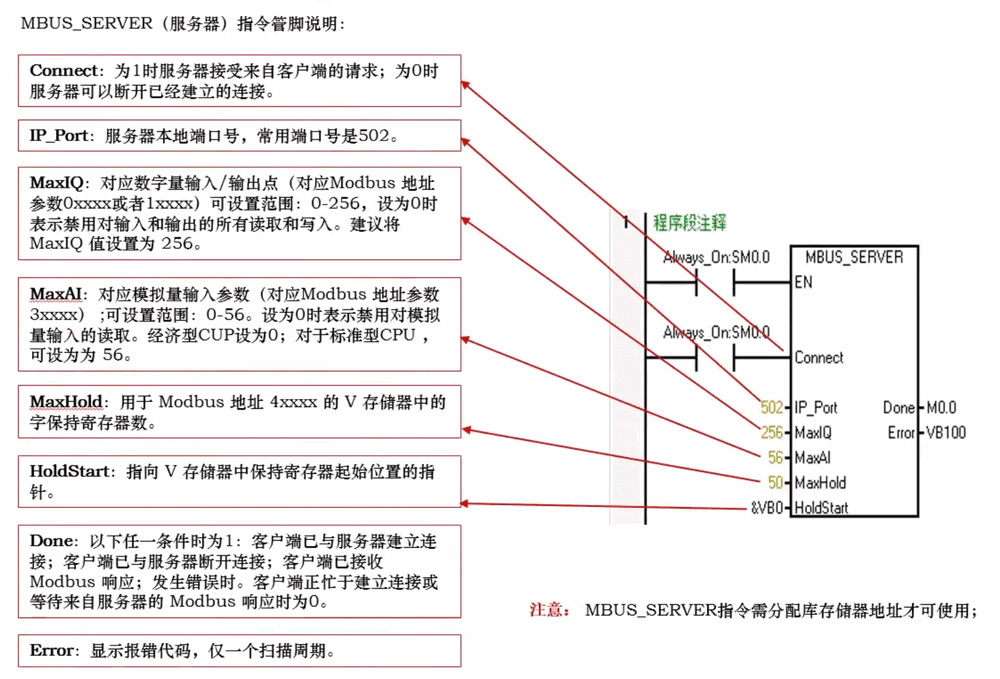

Modbus-TCP服务器指令的编写,及各引脚的功能定义

Modbus地址与200SMART之间地址的映射关系。modbus的0——-SMART的Q; modbus的1—–SMART的I; Modbus的3——-SMART 的AIW; Modbus的4——SMART的V区;【可以将I点或Q点的状态信息move到V区,再进行可读可写的保持寄存器通讯;AIW的信息可以先采集上来到V区,再进行可读可写的保持寄存器通讯;】

两台200SMART通过Modbus-TCP进行通讯。

创建两个项目并分别设置IP地址

编写ST20客户端程序,有三个通讯要求,调用三个MBUS——CLIENT指令,并通过轮询访问。

编写ST30服务器端程序,
