S7-1200与S7-200之间的以太网通信

一、因为S7-200的以太网模块只支技S7通信，所以S7-1200与S7-200之间的以太网通信只能通过S7通信来实现。

二、因为S7-1200的PROFINET通信只支持S7通信来做为服务器端；所以在编程方面，S7-1200不用做任何的工作，只需要组态好以太网下载到PLC即可。主要工作都在客户机S7-1200一侧完成。

下面是S7-1200与S7-200之间的以太网通信的通信任务。

配置S7-200的以太网向导。在工具----以太网向导

单击读取以太网模块的位置信息。

选择以太网模块网卡的型号。

设置以太网模块的IP地址。连接类型选择自动选择通信。

对等连接数目选择1即可。

输入S7-1200服务器端的参数03.10

新建一个传输，1200是服务器端192.168.0.2；S7-200是客户端192.168.0.1，它们之间传输2个字节

选择生成CRC保护

分配存储空间。

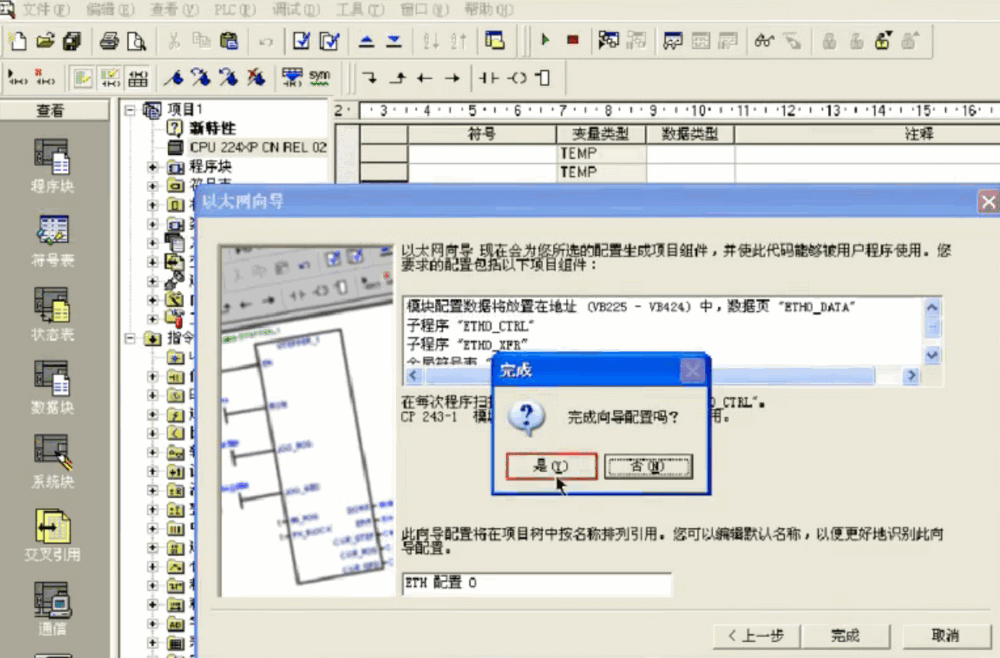

至此，以太网的200以太网的配置就算完成了。

在库中调用功能块。

在1200中的组态，并分配IP地址为192.168.0.1

创建一个DB数据块。

创建监控表。

测试通讯是否成功。
