Modbus网络架构和物理层协议

Modbus RS485两线制安装

从站最大设备数不带中继的情况下32个设备包含主站。最大长度主段1000米，支干40米。

Modbus RS485四线制安装

四线制的RS485就变成了RS422通信了，这样就可以双向通信了。当有多个从站时，看似全双工，从站是没办法同时发的。

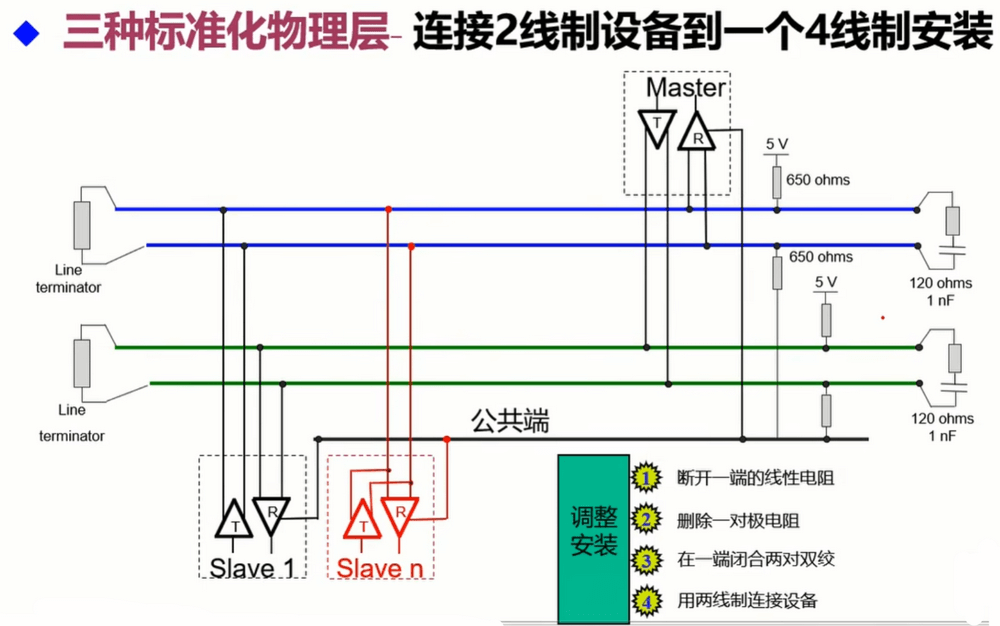

如果现有设备是两线制，而原有网络是四线制的怎样进行安装。

连接2线制设备到四线制的网络，改造后的效果。红色的从站是两线制的。

如果现有设备是四线制，而原有网络是二线制的怎样进行安装。

连接四线制设备到两线制的网络，改造后的效果。红色的从站是四线制的。【也就是RS422改造成RS485】

RS485的接地保护

对于差分信号是要进行接地，和接上拉下拉电阻进行保护的，以使其能正常运行。

加极化电阻也就是上拉电阻和下拉电阻。

终端电阻

在实际工程中主设备是起点，最后一个从设备是终点。

Modbus串行以及OSI模型

Modbus主从协议，只能有一个主站，通讯仅能由主站来初始化，主站发出请求，从站来响应。
