自动红外计数感应门电路

下面是自动红外计数感应门电路，由红外发射电路，计数统计电路，电源电路，桥式电机驱动电路，电机延时电路，数码显示电路等组成。

首先来介绍红外发射电路分析，它是一个RC振荡电路，由两个非门，在4脚产生矩形波的周期 T=2.2R2C3,HW1是一个红外发射管，VT1三极管的基极在高电平导通，在低电截止。

在红外接部分，HW2是红外接收管，C5对三极管VT2进行耦合，RP1与R6调节VT2的基极偏置电流【如果要感应远一点就将RP1调小一点，基极电流就大一点】。C6对VT3进行耦合进行二极放大，

FW是低电平有效，在NE555的3脚产生一个矩形波，波的周期是T=1.1(RP3的下部+R7)C9，当有低电平时就会在out1处输出一个高电平的暂稳态。

H桥电机驱动的分析，电机的正转与反转。

电源部分相对比较简单是一个直流5V供电，VD1是防反接电路，C1,C2高频低频滤波，和指示灯LED1。

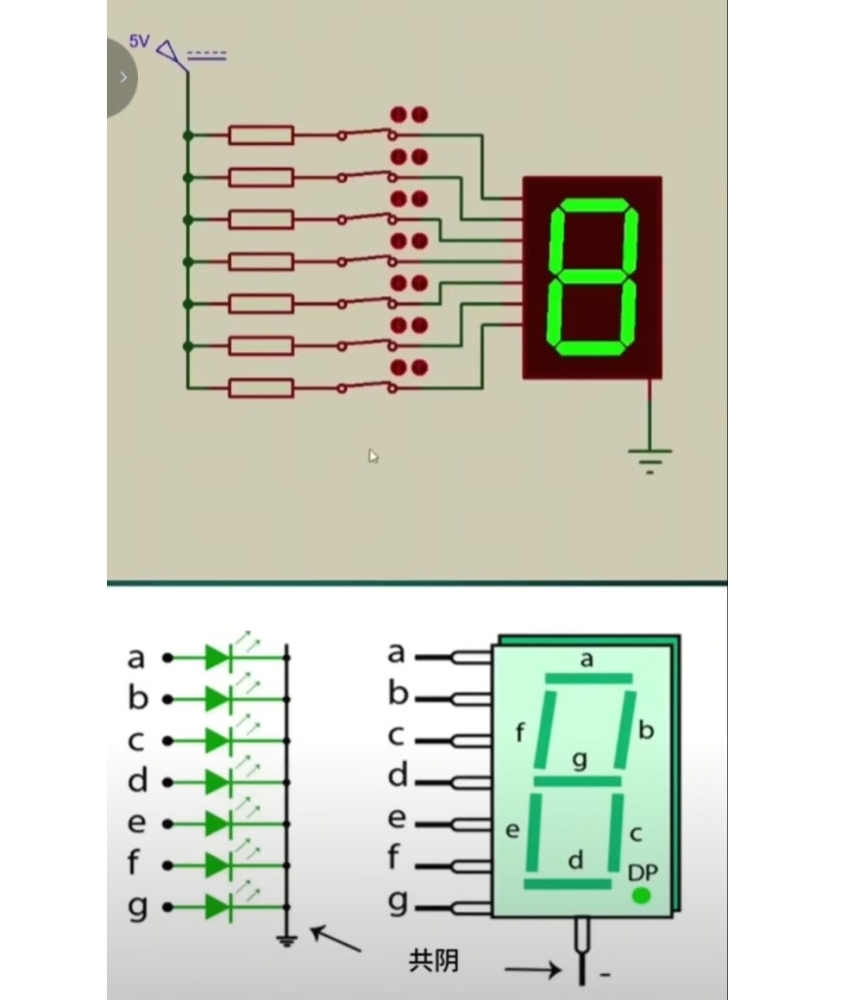

计数统计电路，由CD4553芯片3位十进制计数器，通过OUT1对CLK进行触发，是一个低电平有效，触发一次计数加1，DS1，DS2，DS3是低电平有效，CD4511是译码器是共阴数码管，ULN2003是数码管的驱动芯片，是驱动数码管的段选，
