RTD热电阻模块的接线

关于RTD热电阻的接线方法，今天这文章，我们以西门子S7-1200系列PLC的SM1231 RTD热电阻模块为例，介绍下如何将两线制、三线制及四线制RTD传感器连接到RTD模块上。

S7-1200系列PLC提供两种RTD模块：SM1231 AI 4xRTD 16bit和SM1231 AI 8xRTD 16bit，本文以SM1231 AI 4xRTD 16bit为例进行介绍。

SM1231 AI 4xRTD 16bit有四路RTD连接通道，可以显示温度值或电阻值。温度值的分辨率为：0.1℃/℉；电阻值的分辨率为：15bit+1bit（符号位）。

该模块的外观如下图：

SM1231 AI 4xRTD 16bit有四个接线端子排，上下各两个。上面两个端子排的编号为X10和X11，下面两个端子排的编号为X12和X13。各端子的定义见下面的的表格：

以端子排X10为例，其4~7号端子为RTD通道0的接线端子。

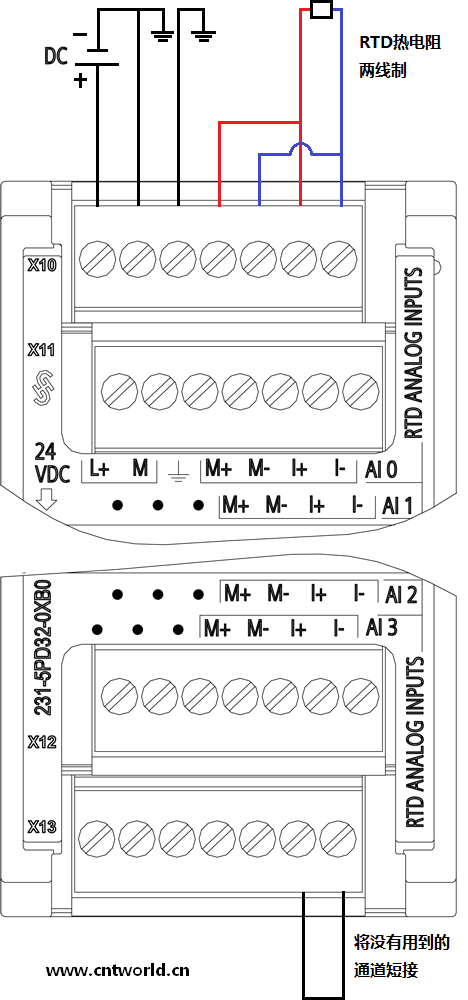

当连接两线制RTD传感器时，将传感器的一条线接到"I+"上，将另一条线接到"I-"上；同时将"I+"与"M+"并联，将"I-"与"M-"并联。如下图所示：

当连接三线制RTD传感器时，将传感器的一条线接到"I+"上，同时将"I+"与"M+"并联；将另一端的两条线分别接到"I-"和"M-"上。如下图所示：

当连接四线制RTD传感器时，将传感器一端的两条线分别接到"I+"和"M+"上；将另一端的两条线分别接到"I-"和"M-"上。如下图所示：

注：建议将RTD模块中没有使用的通道短接

好了，关于两线制、三线制及四线制RTD传感器的接线方法就先介绍到这里。
