液晶电视与开关电源维修

电容的特性

电容的分压作用

根据公式 fig:

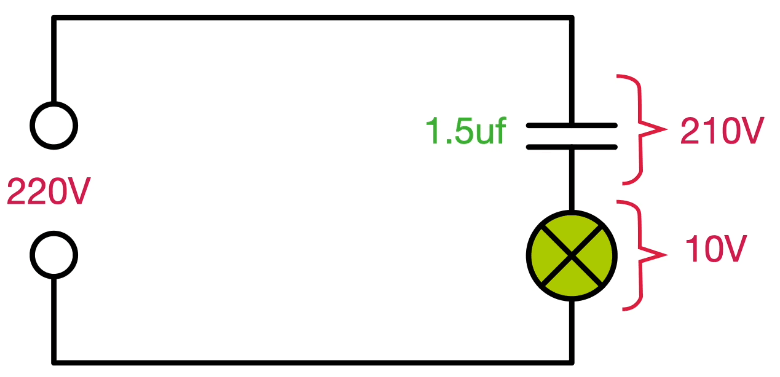

当电容为1.5uf时产生的容抗是2100欧;

电容内部的间隔距离越小,容量就越大

接触面积越小,容量越小

瞬间通电(漏电)

充放电(存储电荷)

隔直流通交流(高频,如果容量一大,低频也能通过)

对交流电的阻碍作用,容抗:XC=1/2ΠfC ( 通高频阻低频) 电容是交流电的纯电阻。

无极性电容一般容量比较小,高频的可以通过,

有极性电解电容一般容量较大,低频高频都可以通过,但需要是的低频的,如果要去掉高频干扰接个无极小电容对地即可。

fig:
用电解电容的目的是隔直流通低频信号的作用。

注:直流滤波电解电容的负极接地,都是起到直流供电的作用,一般是给芯片供电的,一般芯片的供电可能有几路电。

火花吸收,无极性(静电吸收)直流电对地并联无极性电容。跟供电电解电容并联的都是一端接地。起到吸收静电

如果没有和供电电解电容并联就是旁路高频信号的。

电感的特性

电感在直流电中:瞬间电流流过电感时,电感会产生一个阻碍作用产生一个感应电动势,感应电动势的方向和电流的方向相反,同时产生感应电压,类似水流碰到石头产生水花。在直流电中串一个电感起到恒流滤波的作用。
fig:
电感在交流电中:通低频阻高频 ;感抗 XL=2ΠfL 电感是交流电的纯电阻。

跑电路图的规则:

在DC中: 电阻直接通过;电感当导线直接通过只是瞬间顶一下;电容阻断不要再走了;

在AC中:电阻直接通过;电感当电阻;电容当电阻;

并联升压型:一端端接供电,一端接地。前接电感后接开关管为并联型。
fig:
串联降压型:前面接的是开关管后接电感为串联型
fig:
一端接直流电一端接地的无极性电容是防静电;一端接直流电一端接地是滤波;

变压器

N1/N2=U1/U2=I2/I1 U1I1=U2I2 功率不变;匝数正比,电流反比

电容,电感降电压的同时电流也降低了,满足不了功率的需求;

开关管

常见的单管双管开关管应用

差分放大器

加载直流电就叫比较器,运放器如LM339 LM393 LM358 LM324等;

运算放大器

TL431和光耦

电视检修时序

通用型电源板电路分析

场管(N型:D—>S;P型:S—>D)

三端稳压线性稳压块

副电源:独立电源为MCU及待机电路提供5VSB供电

二次电源:也叫DC/DC电源(主板供电转换,高压板,LED背光供电)

5VSB给待机系统的六大条件都满足后,此时按POWER信号就可以正常开机了,但是现在很多电视都具有自检功能,所谓的自检功能指的是接通电源以后,指示灯显示红色——蓝色——红色,指示灯在蓝色的过程中是加载安卓系统到内存,而内存芯片的供电是主供电电路供电的(在读rom程序到内存期间)。如果此时不动了,卡住了,要么是系统坏要么是MCU坏。如果是一些小家电没有系统的,那多数是MCU坏了。而如果有安卓系统,刷安卓系统一般可解决。

常用的三合一板子电路

对于实在修不好的电路可以使用万能模块来代替,万能模块只保证PWM那块的工作,至于输出多大电压,多少伏那是由线圈变压器决定的。

12V/24V/400V 如果用的是400v则一定是二合一的主板子,这样共用热地。而高压板是独立的一般用的是24V或12V

推挽高压板电路(用的较多)

fig:
罗耶高板板电路

亮度控制 DIM IPWM EPWM PWM PWMD (脉宽调制 ADJ线性调制)

开启指令 BLON ON/OFF EN AN ENA

短路保护 SCP

灯管开路 OLP

过压保护 OVP CLAMP

过流保护 OCP

欠压保护 UVP

欠压锁定 UVLO

LED供电方式

液晶显示屏
