C61F-GP CKC 液位继电器水位控制器
液位继电器三根探头原理
液位继电器是控制液面的继电器。它的工作原理为这是一个继电器内部有电子线路。利用液体的导电性，当液面达到一定高度时继电器就会动作切断电源；液面低于一定位置时接通电源使水泵工作，达到自动控制的作用；自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线，利用水的导电性，水的导电性较差，不能直接驱动继电器，所以要有电子线路将电流放大，以推动继电器工作。

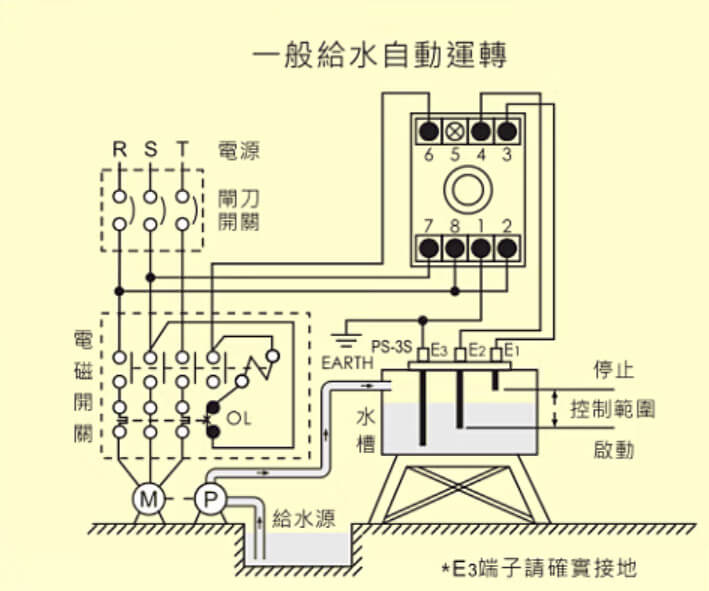

工作方案一、利用6、8脚常开触点接接触器线圈，当E3,E2电极接通时，此时水泵工作，向放有电极的水池抽水。当E2，E1电极接通时，停止向放有电极的水池抽水。
工作方案二、利用5、8脚常闭触点接接触器线圈，当E3,E2电极接通时，此时水泵不工作，当E2，E1电极接通时，从放有电极的水池向外放水。
对于工作方案一的测试：E3、E2即1、4脚是否导通，导通就满足启动条件；E2、E1即4、3脚是否导通，导通就满足停止条件。对于工作方案二的测试：E3、E2即1、4脚是否导通，导通就满足启动条件；E2、E1即4、3脚是否导通，导通就满足停止条件。
