示波器必学的几大功能

一、准备阶段

1. 选择合适的示波器，带宽，采样率，存储深度，波形刷新率。

探头很重要，带宽，衰减系数，有源的和无源探头

校准的过程，过补偿，欠补偿。

二、发现异常

余辉色温显示功能色温功能是将信号出现频率的高低用颜色来区分的。颜色越深出现的频率越高。

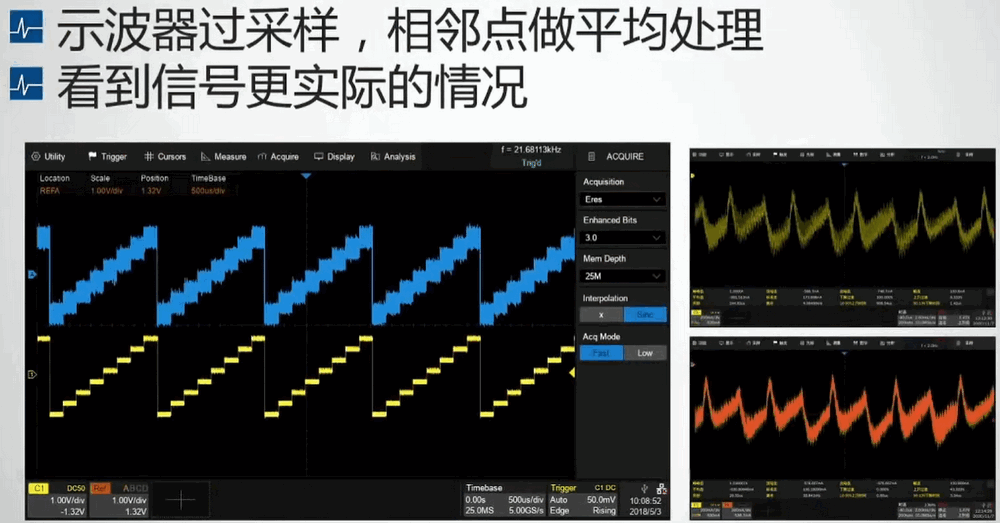

三、增加分辨率功能

脉宽触发功能

区域触发功能

历史波形录制功能

搜索与导航功能

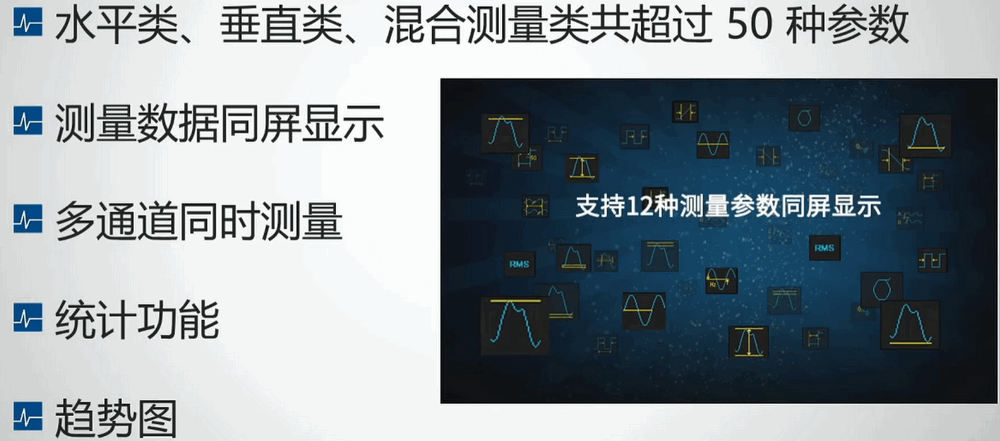

高级测量功能

示波器测量时地线的问题，示波器的探头有两根线一根是信号线一根是地线，

信号线通常经过衰减将信号送到示波器，

地线连接到哪里去了呢，一方面连接到示波器的内部，另一方面连接到电网的地线，因此这个夹子夹到哪里哪里就接上了大地。

比如去测量开关电源的前级整流电路，用示波器测量市电。有可能会短路跳闸或炸机。为了避免此故障的发生就需要将地线拔掉用两孔的电源线就好了。

此时零线与地线是短路了，PE地线就带电了，不安全。如果配电系统中有漏保的话会跳闸。

如果将夹子夹到L线上这样就更危险了，此时的火线L就对地短路了，会出现炸机的伤人的情况。

还有一种测量市电或测量开关电源的前级整流电路的方法比较麻烦，但是比较安全的办法，就是利用示波器的两个通道，一路测量L对地，另一路测量N对地，然后再利用法波器中的相减功能。就可以得到市电的电压了。

示波器的探头的倍率要与示波器的设置中的探头倍率一致，如：探头x10就意味着探头衰减10倍，那么示波器内设置就要x10，再放大10倍这样才对。

探头与示波器倍率的关系：

序号	测试方式
1	如：探头x10就意味着探头衰减10倍，那么示波器内设置就要x10，再放大10倍这样才对。才能获取正确的波形。
2	如：探头x10就意味着探头衰减10倍，那么示波器内设置成x1，测量的结果就缩小了10倍。
3	如：探头x1就意味着探头衰减1倍，那么示波器内设置成x10，测量的结果就放大了10倍。

什么情况下用x1，什么情况下用x10

序号	方式
1	x1 每格最高20V 总共8格，也就160V是直流，如果是交流就会更低。表笔直通没什么阻抗 200V Pk
2	x10 不确定被测电路的电压时用x10档，表笔9M的阻抗 600V Pk
