西门子MM440变频器

西门子变频器相对其它品牌的变频器调试相对复杂一些。不过它推出了一个快速调试菜单。

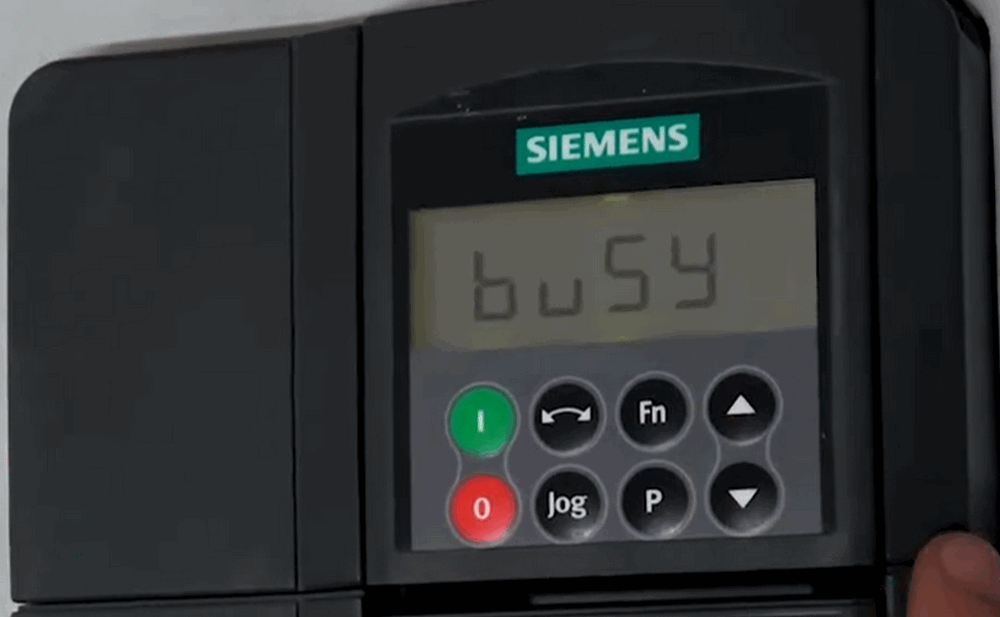

如下图左边四个按钮是面板操作用的,分别是启动,停止,手动,自动。

P是参数地址与参数的切换,如: 按一下P就出现r0000 其中的r是一个只读参数,再次按一下P就进入其中的数值了。

上下按键在参数的情况下,是参数上下的调整。

上下按键在参数的情况下,是参数上下的调整。如果在某一个参数的情况下再按一次P就进入没有前缀的情况下,此时的上下键就是改数据了。

如当前处于参数的状态下【带前缀】,此时按一下FN就会回到0号参数。

如当前处于数据的状态下【不带前缀】,此时每按一下FN就会切换数据位,当前值是闪烁的。

前缀有r只读的,p可编程的。

一般变频器的基础应用参数都在里面。首先调试P003这个是用户访问等级,咱们把它调到最高级,设置成3专家级。

把P0010调试成1,就是快速调试。进入出厂调试,恢复出厂值,调试可运行的互锁,当处于p0010时按一次p键将数值改成30再按一次P,

此时将参数调到p0970再按一下P进入数值状态,将数值改成1后再按p确认。

当界面处于busy时不用操作了,变频器会自行处理数据。

不管进行任何操作,都要进行输入电机参数,找到in000按p进入后输入电机的输入参数如380V,如其它参数的调整也是类似的。

把P0100调试成0,选择工作地区。就是功率和50Hz

把P0205是恒转矩还是变转距,咱们一般用在如果要是风机水泵就是变转矩。

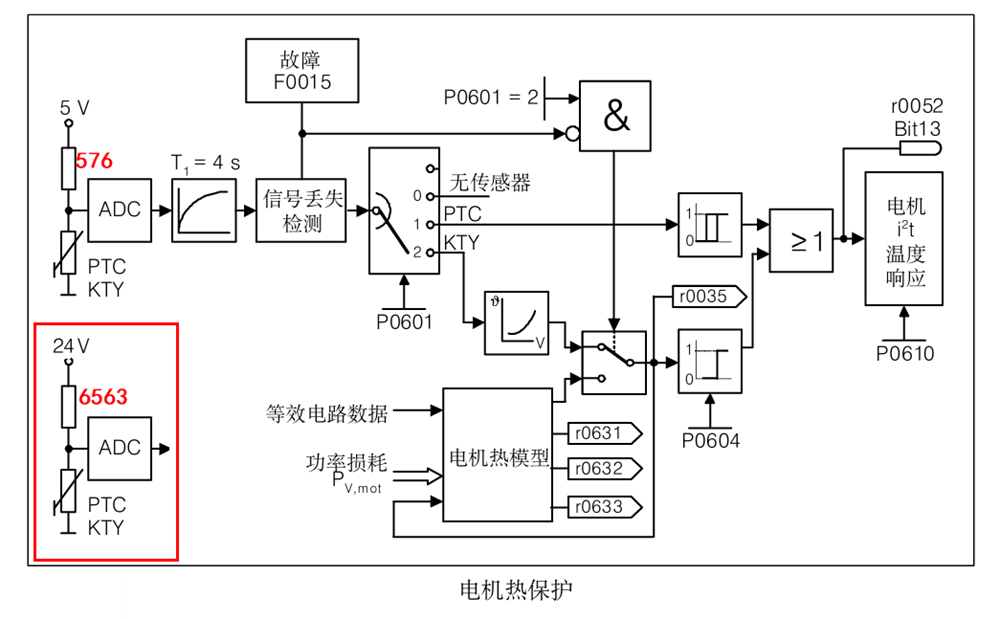

把P0304就是电机参数,电机的额定电压,P0305是电机的额定电流,P0307是电机的额定功率,P0310是变频器的最大运行频率就是50Hz,,

P0700变频器的命令源是端子控还是面板键盘控制,设成1是面板控制,设成2是外部开关量控制。根据实际使用情况来设置。

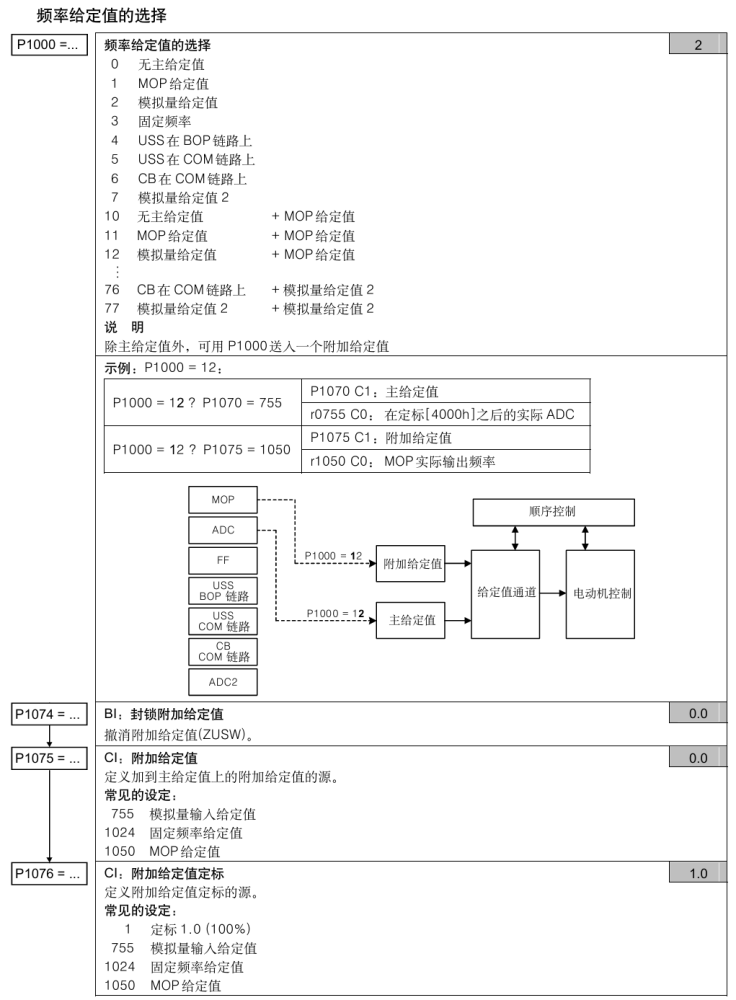

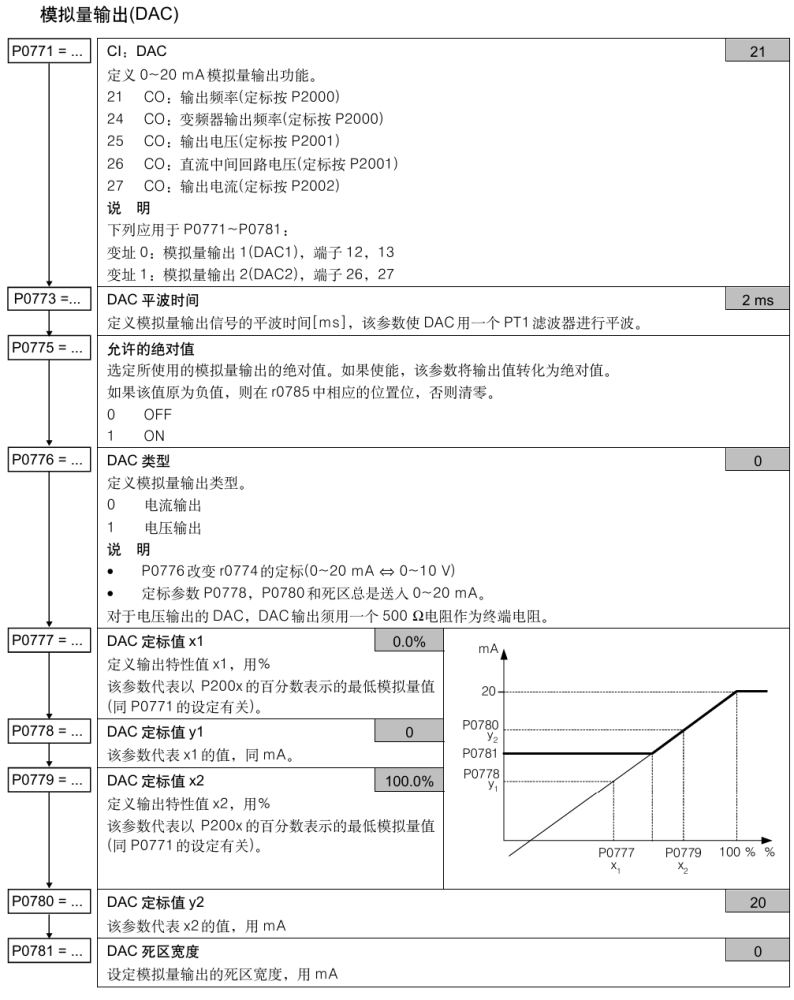

P1000是频率给定源是电位器的还是模拟量的还是固定多段速的

P1080是最小频率,P1082是最大频率。

P1120是加速时间,默认是10秒,P1121是减速时间

最后把P3900调成1或2就可以结速快速调试了。

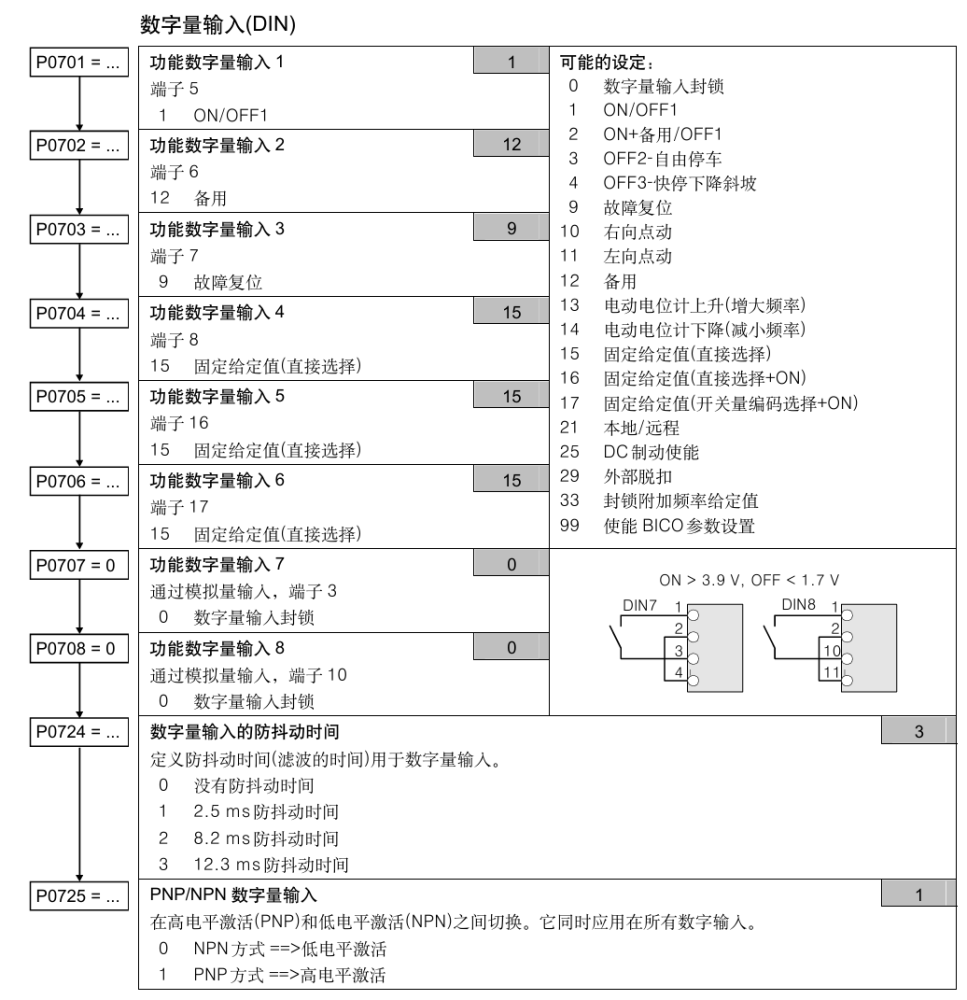

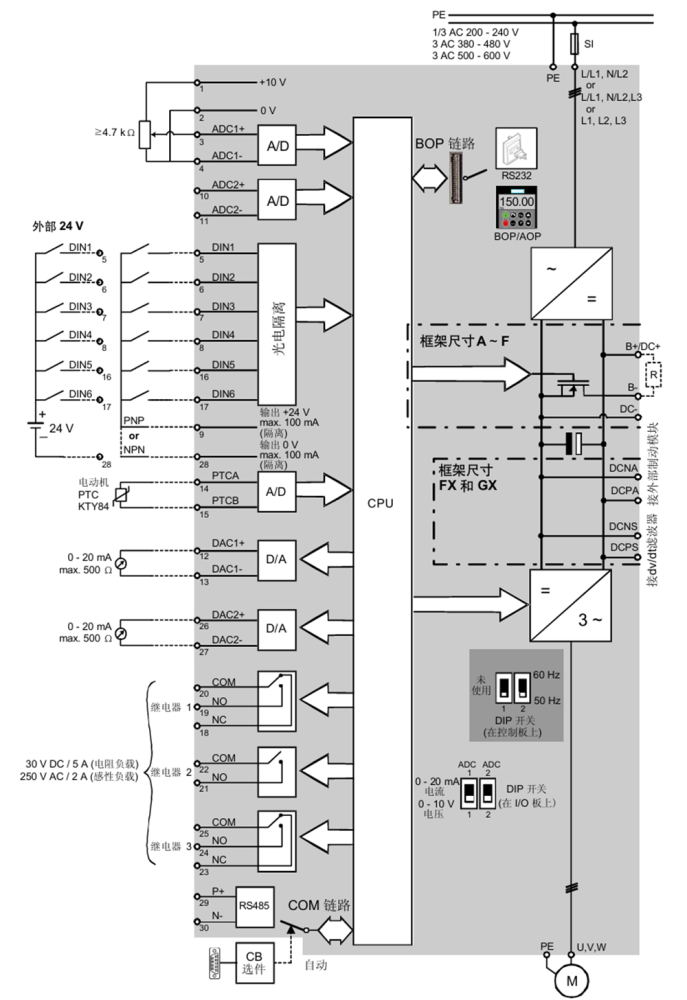

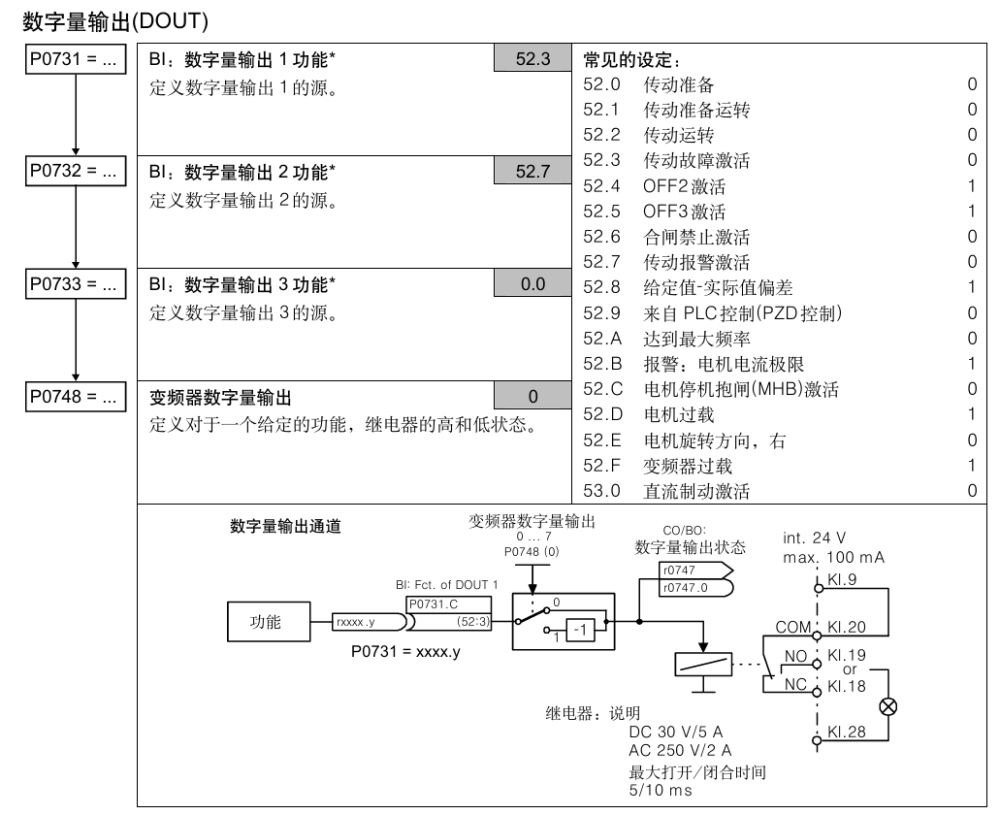

对端子进行定义,将P0003权限调大点,最好是调成3; 对于端子的定义分别是从P0701---P0705,对每一个端子进行定义。如:当显示P0701时按一下P就会显示in000,此时再次按P就会显示1,可以设置成独立的使能信号1,可以设成反转信号2,还可以设成固定频率信号3。

如:把端子定义1,2,3使别设成使能加固定频率,将P0701,P0702,p0703的数值设成16【调到P0701按p后显示in000再按p此时按上下键将数值加到16】,当设置这样的参数以后,1,2,3的开关任一个合上就会使能并以固定频率运行,这个频率也是P1001--P1003中设置好的。

设置P1001--P1003中的数值,跟P0701---P0703是对应的就关联起来了。如P1001=8Hz,P1001=15Hz,P1001=25Hz,这样拔第一个关开就是8Hz运行,依次类推。

当设置完以后按FN回到r000,再按p就会显示当前工作频率。
