S7-200SMART之间的Modubus TCP通讯

Modbus_TCP通讯使用环境：一般是与第三方上位机进行通讯。当现场有很多PLC的时候，上位机需要读取每一台设备的参数。可能就用到了Modbus_TCP通讯。

在硬件的连接方面，两台或多台200SMART PLC之间通过RJ45网线连接，并都分配好固定的IP地址。注：STEP7-Micro/WIN SMART 从V2.4 版本开始，软件中直接集成 Modbus TCP 库指令，无需单独安装或者购买。安装软件后，Modbus TCP 指令位于 STEP7-Micro/WIN SMART 项目树中“指令”文件夹的“库”文件夹中。如图1.Modbus TCP库指令所示。

指令分为客户端和服务器两种，目前指令版本为 V1.0。服务端指令版本为 V1.4，客户端指令会占用开放式用户通信资源主动连接，最多8个；服务器指令会占用开放式用户通信资源的被动连接资源，最多也是8个。

Modbus TCP服务器【从站】地址与S7-200SMART 客户机【主站】地址映射关系表

实验环境及通信任务

ST20 做为服务端 地址：192.168.1.50；端口：502；数据区域：vb0为起始指针；V存储区8个字空间。

填写服务器的参数

因为现场的很多设备只能做为服务器，供客户端来读写。客户端只能有一个，来访问和读写服务器中的数据。

写好程序后鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器

在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5000开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用建议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址

SR60 做为客户端 地址：192.168.1.222；端口：502；数据区域：vb100为起始指针；V存储区8个字空间。其操作与服务端类似。

服务端ST20 下载并输入测试数据。【注：服务端和客户端两个不能同时在线监控】

客户端SR60 下载并监控测试数据。【注：服务端和客户端两个不能同时在线监控】

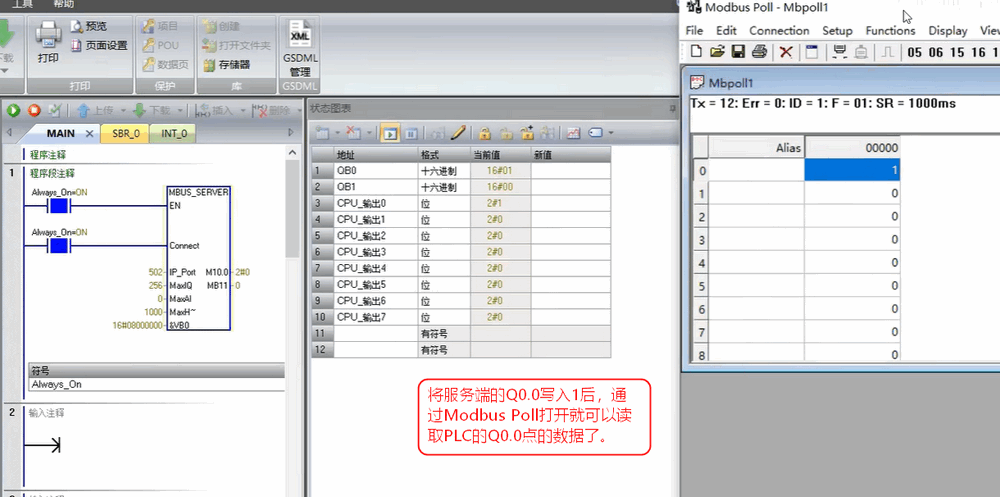

用电脑的第三方软件Modbus Poll当做Modbus TCP通讯的客户端。Modbus Poll做为客户端与服务端ST30的连接。

在服务端ST30中触发Q0.0；此时在Modbus TCP客户端就可以读取这个Q0.0点了。

注：客户端读写的变量都是服务器的变量【也就是PLC 中的变量】只是通过客户端向服务器(PLC)的变量读写数据而已。
