200SMART PLC做为自由口的主站通讯

从站一般是处于等待接收的状态。数据源的产生及发送和接收数据都由PLC来完成。

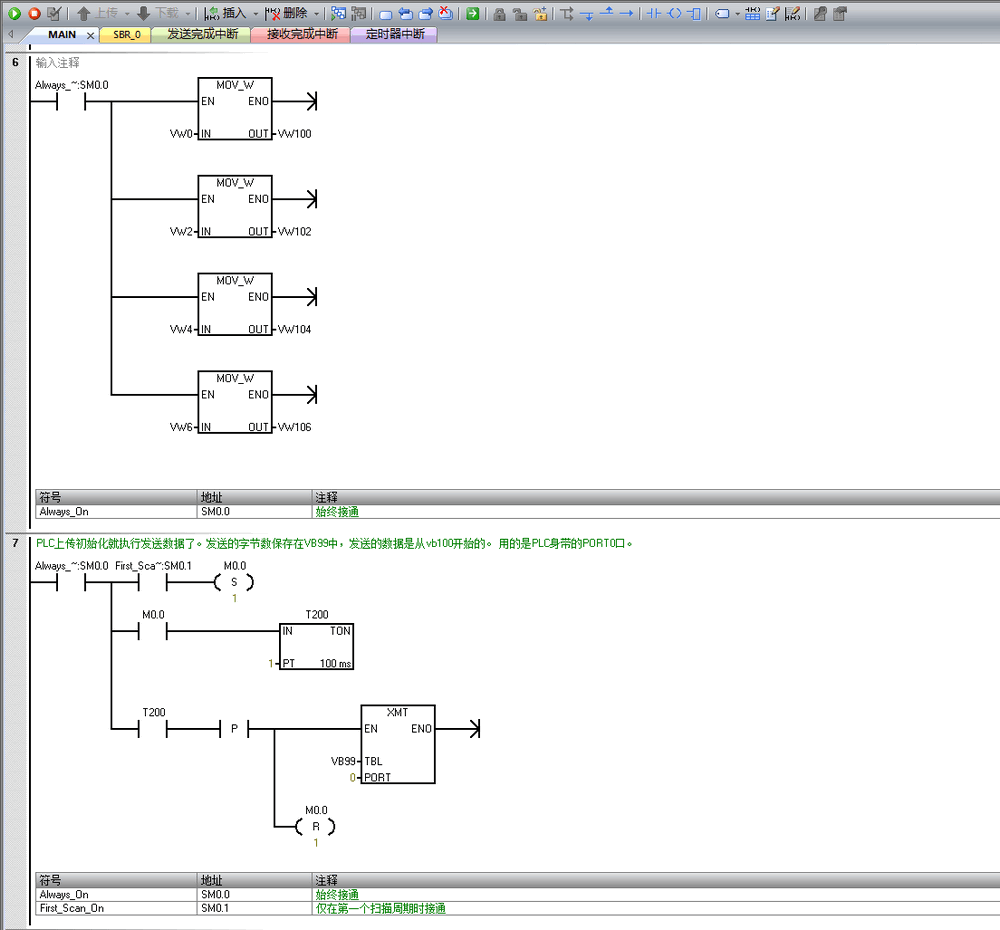

PLC端做为自由口通讯的主站代码的编写

INT_0发送完成中断代码的编写

INT_1接收完成中断代码的编写

INT_2定时中断代码的编写

做为自由口通讯时发送与接收的字节配置很是关键也是重点。以下是发送与接收的主要字的含义。

SMB30(端口0)和SMB130(端口1)读取和写入操作的配置字节。16#49换成2#01001001

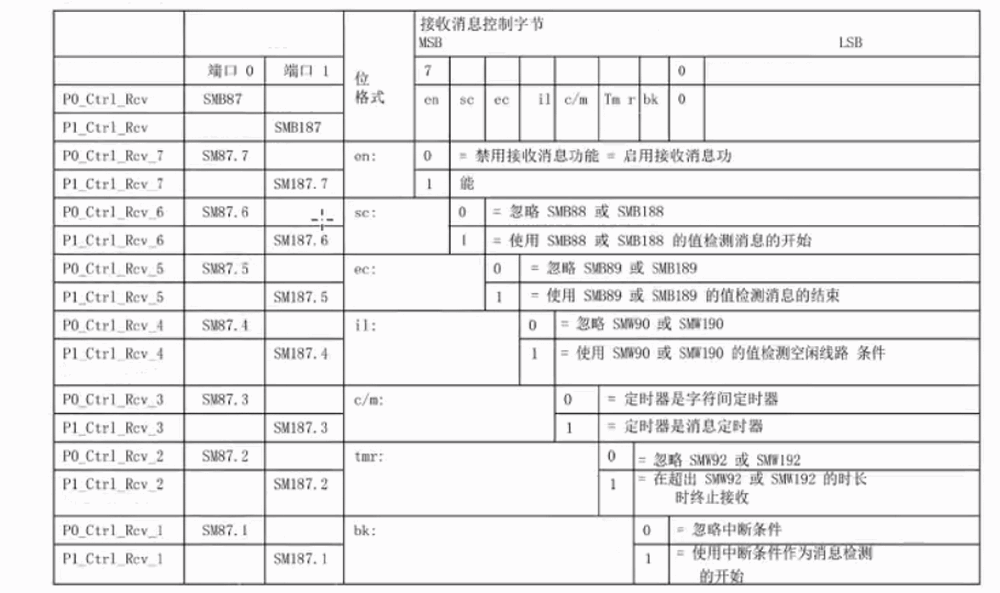

接收消息控制字节配置，16#90换成2#10010000

SMW90字数据，空闲线时间段以毫秒为单位指定。SMB94是要接收的最大字节数。

200SMART PLC做为自由口通讯的主站与串口调试助手间的数据互发演示。
