博途集成WinCC如何与S7200 SMART OPC通讯

所需软件

博途V14以上， 支持Win10系统；STEP 7 MicroWIN SMART V2.6.0.0,PLC编程软件; S7200 smart PC_ACCESS_V2.3 OPC软件。

打开STEP 7 MicroWIN SMART V2.6.0.0编程软件琯个简单的启保停测试程序。

打开S7200 smart PC_ACCESS_V2.3 OPC软件，添加一个通信，也就是添加PLC，选择200 SMART

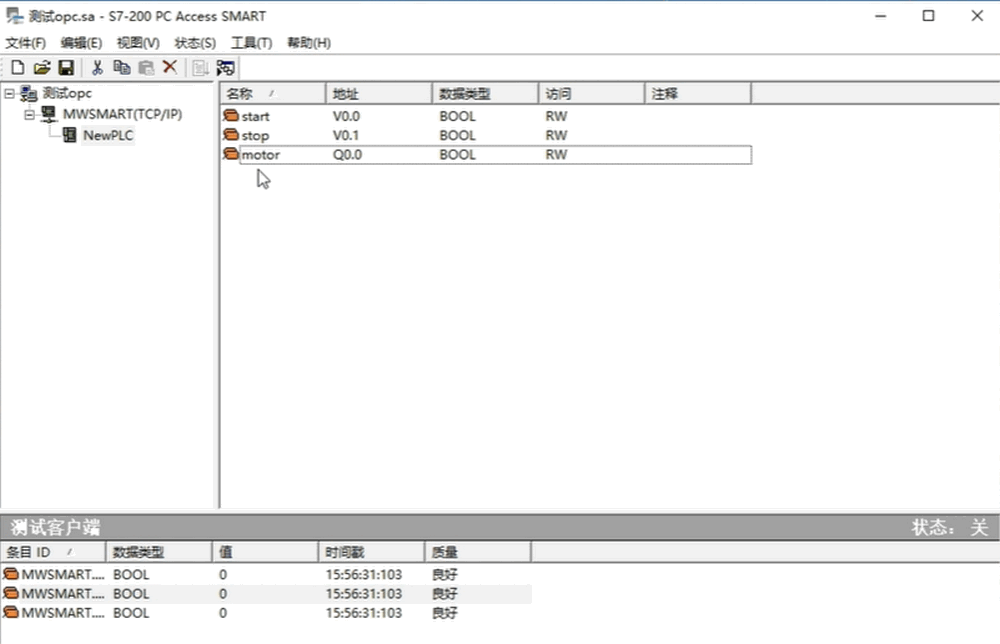

新建几个条目，也就是添加几个变量的意思。

将添加的变量下载到测试客户端查看是否正常。

打开博途软件组态一个WinCC客户端

组态一个简单的WinCC画面，如：启动、停止、运行指示。

HMI的设备组态，添加OPC服务器

WinCC连接组态，这一步关联OPC也是关键所在。

此时就可以关联WinCC的变量了。

画面关联变量

此时将PLC测试程下载到PLC中，运行博途中的WinCC就可以正常运行了。
