TP-Link无线网络配置实例

需求:1、支持多条宽带接入,保证客户的上网体验;2、网络需要满足500人同时在线的接入量;3、客房、大堂无线全覆盖,会议室满足高密度无线接入;4、客户、员工网络相互隔离;有线、无线网络相互隔离;5、客户无线网络需要WEB认证。

网络规划

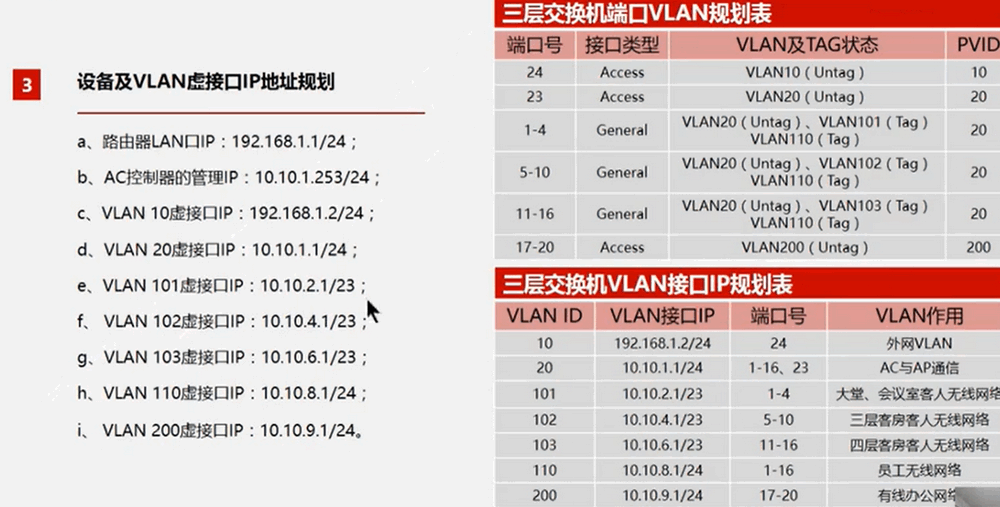

地址规则

出口路由配置和三层交换机配置

路由器配置,将本机配置成与路由器同一网段,输入192.168.1.1进入路由。

设置接入外网的数量,以实际情况而定。本例是双Wan口。

设每一路的拔号,本例是两路,一路是电信,一路是联通。如果是静态地址就选静态的,以实际为准。

此时虽然可以上网了,但是会出现电信、联通两网相互交叉,没法实现两台叠加的效果。此时就需要在均衡中进行设置。

启用ISP选路功能。并点设置。再新增电信、联通两条线路。

两路拔号都设成功以后,就显示拔号成功了,关闭DHCP,本例的DHCP是由三层交换机来完成了。防止两个DHCP冲突。

通过以上配置,只保证了192.168.1.0/24段可以上网了,那其它10.10.0.0/16段的就没法上网了。所以就需要在NAPT中进行配置。

配置静态路由。因为只有192.168.1.才知道10段在哪里,是向内网发的所以出接口是Lan

三层交换机的配置。因为交换机的默认管理地址是0段的,要在电脑中添加0段地址。

根据规划表来配置地址。将前16个端口配成General端口。

vlan10的接口选口选择。

配置Vlan的接口IP地址。

查看路由表,此时是直连路由,各网段之间是相互可以访问的,但无法把上网的数据转出去。

在静态路由中添加一条默认路由。此时路由表中就多出一条来。

配置DHCP服务器,自己段的的接口地址是默认网关。DNS可以是公共的,114.114.114.114;其它网段的方不类似,依配置规划表来配就可以了。

员工与客户的网络相互隔离。

新建标准的ACL控制条目。

配置标准ACL条目。

此是条目建好了,是没有作用的,需要绑定到端口或vlan中才能起作用。

交换机都配置完以后要保存,否则一重启就没了。

接入交换机一般有三种模式,Vlan,标准交换,视频监控。1、标准交换模式:为普通非网管交换机,各端口间可以相互通信。2、视频监控模式:交换机1--24号端口间不能通信,同时1--12端口只能与25端口通信,13--24端口只能与26端口通信。25,26端口间不能通信,3、Valn模式:交换机1--24号端口间不能通信,只能25,26之间通信。

AC控制器相关配置,

分配DHCP

完善AP的位置信息,便于后期的管理维护。

无线服务,SSID配置。

认证管理的配置。

跳转页面绑定一键上网。

路由器的优化,智能带宽控制提升上网体验。有大流量下载,看视频卡顿感。

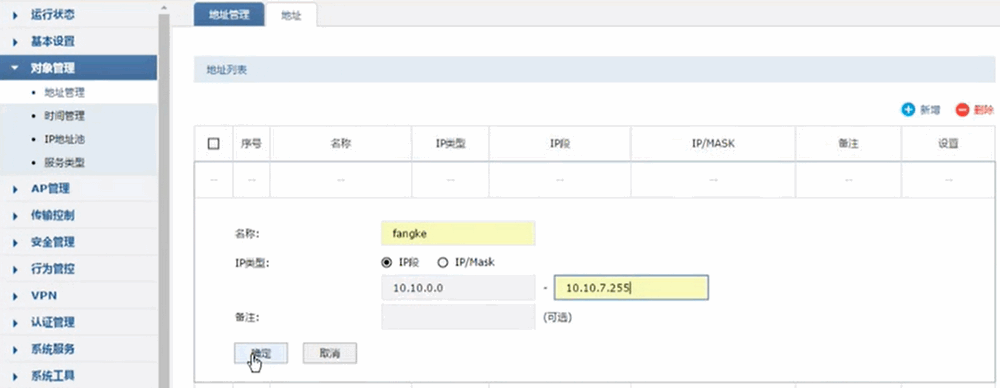

优化的地址绑定

只有当流量超过80%才会启用此功能。

无线信道的优化

按上图所示的1、6、11进行分布。一般只针对2.4G信号的处理。5G干扰是比较小的。

频谱导航,手机聚集在2.4G,导致连接2.4G频段的手机上网慢,5G频段正常。启用频谱导航后让5G终端优先接入5G频段。
