美的电磁炉原理与维修

下面详细介绍美的电磁炉的工作原理与维修，常见的故障点及易损部件。

压敏电阻可以用万用表的欧姆档正反测都是无穷大电阻状态，一般说明是坏的。

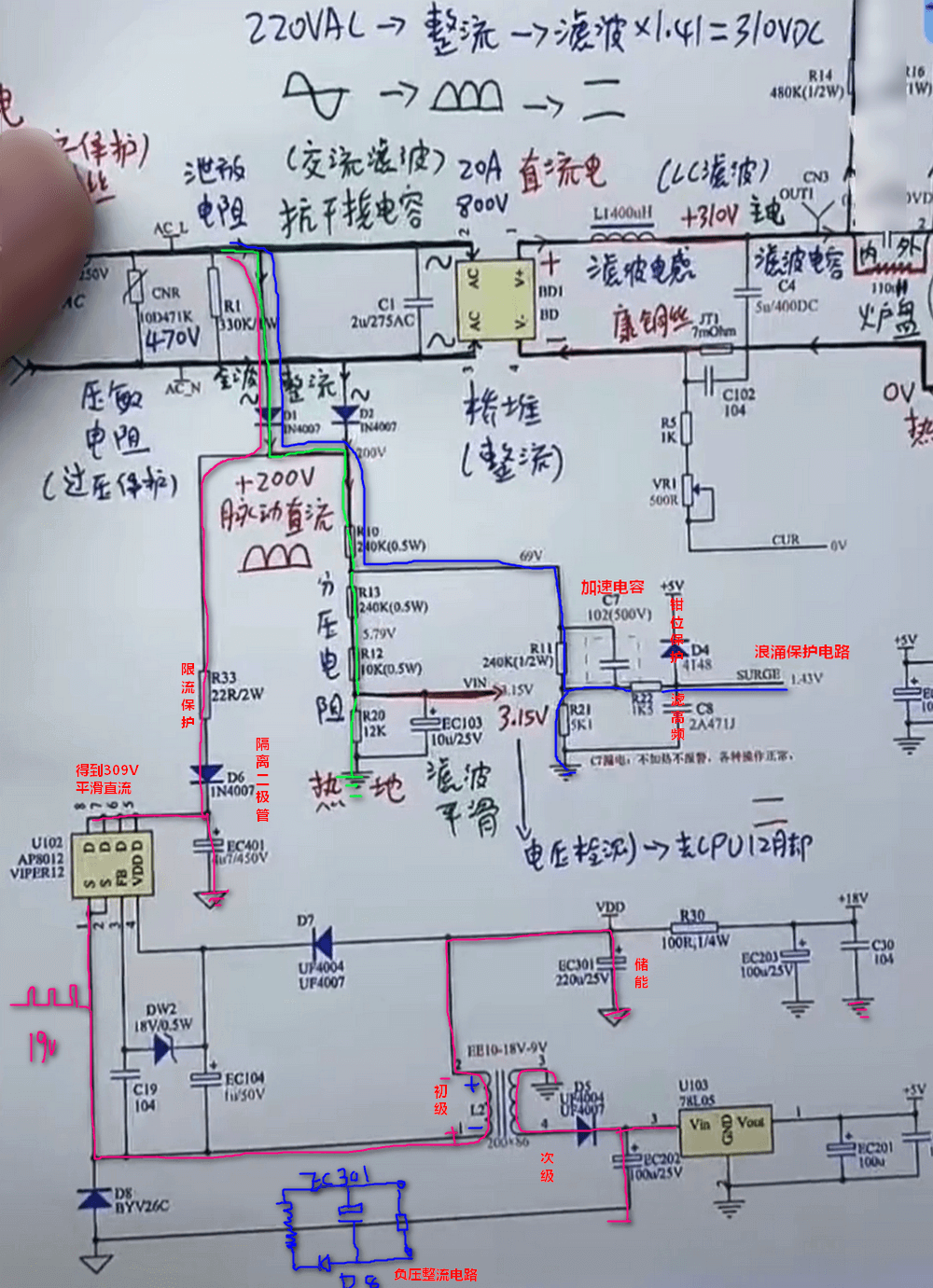

整流后通过LC滤波【两个大个电感和电容】----炉盘丝-----大功率IGBT【对大电流进行控制】----到地形成回路。

炉盘丝又分为内圈和外圈，内圈一般接在310V，5UF， 外圈一般接在功率管IGBT上面。

如果测得310V主电只有200多伏的电压，一般都是5uF的滤波电容失容了。更换即可。拆开以后一般会发现底部开裂变黑的情况。一般都会出现不检锅报错。

Lin 310V经过上下分压电阻到地形成一个较低的电压0.94到单片机的正向端，Lout也是经过上下分压电阻到地形成一个电压到单片机的反向端，这两路叫同步检测电路。

三极管的下拉电阻【下偏置电阻】可以防止三极管误动作，使三极管彻底打开或关闭。R3是限流的，因为三极管的基极电流很低的，以防烧掉三极管。推挽电流放大，前级电压放大。

当芯片来一个高电平----Q4就导能了----Q2就截止了----18v经 R8限流-----Q1基极导通---IGBT的G极得到近16V的高电平开始工作。通过炉盘电能转成磁能。

当芯片来一个低电平----Q2就导能了----Q3就开始工作了-----IGBT的G极拉低至0V-----是不工作的。通过炉盘磁能转成热能进行释放。从而实现高频加热的目的。

IGBT的G极的稳压管起到高于18V的电压就会对地释放掉；R7驱动电阻起到限流的作用；R6是下拉电阻当高电平还没来时使IGBT的G极可靠拉低

C7加速电容漏电，会出现不加热不报警，各种操作都正常。

通过R23限流电阻和隔离二极管D5进入AP8012电源芯片的漏极，内部的pwm会使D,S以一定的占空比打开和关闭形成脉冲经变压器和电容形成回路，这样在变压器的次级就会成了电压。

只所以输入是309V通过S极输出19V，是因为控制很低的占空比，这样就能输出19V的电压了。

通过芯片的1、2脚输出19V-----变压器线圈的初级下正上负和EC301电容充电形成回路，此时的3个二极管全部都是截止，变压器电生磁进行储能；

AP8012内部的开关管处于关断时变压器线圈会产生一个上正下负的电压------负二极【续流管】导能----D7进行半波整流得到19V-----此时再与EC301上储存的19V进行叠加形成38V的倍压-----38V通过DW2的18V稳压管在FB脚形成20V的电压反馈；

变压器次级通过整流滤波后作为78L05的输入，解压后得到稳定的5V直流电，给CPU芯片供电，给喇叭供电，给按键控制板供电，

电路图中产生的19V一方面产生倍压的一部分，另一方面可以给散热风扇供电；18V给IGBT管，前级放大，推挽放大供电。
