智能感应水龙头控制工作原理
主要由电源电路，水龙头的指示灯，加热控制电路，按键控制电路，热释电检测电路，主机控制电路，数码管显示电路，红外检测电路，电机控制电路等部分组成。
电源电路的分析，
RC振荡电路，在TP1处产生一个矩形波，周期为T=2.2R39C20
当TP1输入的是高电平时D5发出不可见光，当手放在这两个管子D4,D5上面时就会反射一个信号【发射管D5经手反射到D4接收管】，这个很弱的交流小信号经C18电容耦合到Q11的B极，通过RP2可以调节Ib的电流，使Q11的放大状态发生变化；经过一系列的变换HWJC采集到低电平，说明有人挡住了。反之则没有人挡住了。
电机控制电路，当PWM矩形波输入信号，当为高电平时，D1导通----Q6导通----Q7导通---M1电机转动。通过改变PWM的占空比可以调整M1电机的转速；注：其中VD2起到一个保护的作用，当有反向电动势时，可以对VCC进行放掉。
四位数码管的显示电路，此数码管是共阳的，对于位选是通过低电平使其工作，对于段选部分是低电平有效的，当abcdefgdp都是低电平时输出的是8888，本质是一位一位显示的，但是由于速度很快就像是一次显示出来一样。

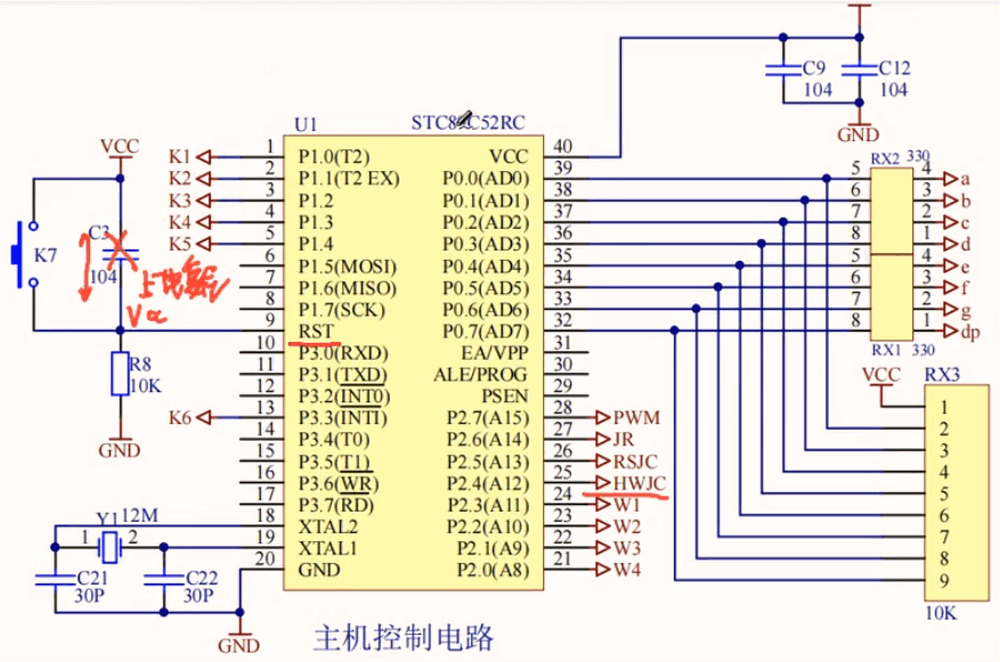

主机控制电路，是一个单片机，其复位电路是高电平有效，当按钮没有按下时，RST经R8到地是没有电流的所以是低电平。C3电路一上电的瞬间是通的是起到上电复位的作用，然后就断开了，以后的复位就需要通过按钮了；
热释放检测电路，它是用了一个CS9803热释电芯片，通过一个热释电探头，根据有没有人接触，当有接触的时候在RSJC会输出一个低电平，LED2就会点亮，
加控控制电路，就是通过一个JR来间接控制一个继电器。单片机会给一个JR信号。LED3是继电器工作指示灯，VD3是起到保护继电器断开时的反向电动势释放电路。
流水控制电路，GK152是一个马盘，CD4017是一个十进制计数器，最终实现流水灯的控制，当超过0到9以后，CO就会输出高电平，则LED14--LED17都会被点亮。
